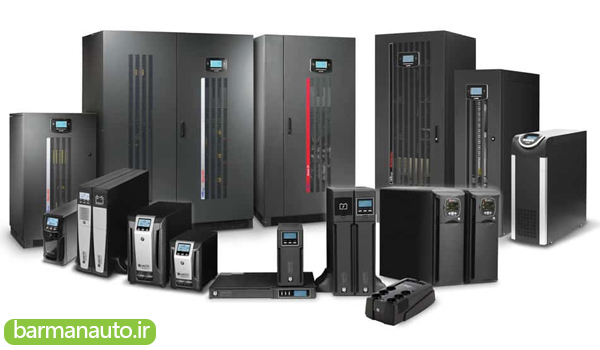

راهنمای انتخاب یو پی اس

قبل از انتخاب یو پی اس اصفهان  باید پارامترهایی را مورد بررسی قرار داد:

  1. توان نامی یا اسمی : بیانگر بیشترین توان تولید شده توسط یو پی اس می باشد که با نماد VA نمایش داده میشود.
  2. توان واقعی: منظور از توان واقعی یو پی اس حداکثرتوانی است یک یوپی اس بصورت واقعی (درحالت استفاده) اماده ارائه به مصرف کنندگان خود می باشد که با نماد Wنمایش داده میشود.
  3. ضریب توان (Power Factor): نسبت توان واقعی W به توان نامی VA می باشد.

 × power factor توان نامی یا اسمی یو پی اس =توان واقعی یو پی اس

  1. زمان پشتیبانی Backup) ): حداکثر زمانی است که پس از قطعی برق یو پی اس قادر خواهد بود انرژی مورد نیاز را تامین کند.
  2. ویژگی های منبع تغذیه: ویژگی های موثر در انتخاب یو پی اس شامل: تعداد فاز، ولتاژ و فرکانس در خروجی یو پی اس؛ می باشد.

برای تامین انرژی و حفاظت به وضوح پارامترهای ورودی باید سازگار با برق شهری و پارامترهای خروجی باید سازگار با بار باشند.

براساس ویژگی هایups اصفهان موردنظر و میزان بار و توان مورد نیاز، یو پی اس مناسب از میان انواع یو پی اس ها انتخاب می گردد. تعدادی از این یو پی اس ها را به این صورت بیان نمود:

یو پی اس Off-Line:

یو پی اس Line-Interactive:

یو پی اس On-Line Double Conversion:

توان ورودی توان مصرفی:

برای محاسبه توان مصرفی دستگاه هایی که قرار است به یو پی اس متصل شوند کافی است توان هر یک از وسایل را جداگانه حساب ودر نهایت آنها را با هم جمع کنید.(درزیر توان مصرفی دستگاه های معمول اورده شده است) توان وسایل برقی با وات بیان می شود که این توان معمولا روی دستگاه های برقی نوشته شده است در صورتی که به توان مصرفی دستگاه مستقیم اشاره نشده باشد حتما عددی به عنوان جریان (A)آن نوشته شده است که از حاصل ضرب ان عدد در ولتاژدستگاه توان آن بدست می آید.به عنوان مثال اگر روی برچسب یک پرینتر که مستقیم به برق متصل می شود (بدون آداپتور)جریان را ۱٫۶ امپر نوشته باشد توان پرینتر ۲۳۰×۱٫۶ یعنی ۳۶۸ وات می شود.

پس از برآورد توان دستگاه ها و تجهیزات باید یو پی اسی را انتخاب نمود که دارای توان بیشتر از توان تجهیزات باشد. درحالت معمول توان یو پی اس ۱٫۳برابر توان تجهیزات انتخاب می شود

جدول توان مصرفی دستگاه های برقی

دستگاه مصرف (وات) دستگاه مصرف (وات) دستگاه مصرف (وات) دستگاه مصرف (وات)
کولر آبی ۷۰۰ سوئیچ شبکه ۱۰۰ یخچال ۱۲ فوت ۲۸۰ لامپ هالوژنی ۱۵۰
شارژر موبایل ۱۰ سوئیچ شبکه ۲۴ کانال ۱۵۰ یخچال ۱۶ فوت ۳۵۰ دستگاه فتوکپی ۱۵۰۰
مودم باسیم ۲۵ پرینتر لیزری ۴۵۰ یخچال ۲۰ فوت ۴۲۰ تلویزیون معمولی ۲۱″ ۱۵۰
مودم وایرلس ۵۰ پرینتر جوهرافشان ۲۵۰ لامپ کم مصرف ۳۰ تلویزیون LCD سایز ۴۰″ ۱۲۰
کامپیوتر با مانیتور LCD ۲۵۰ پرینتر لیزری سه کاری ۷۰۰ لامپ مهتابی ۶۰ تلویزیون LED سایز ۴۰″ ۱۰۰
کامپیوتر با مانیتور CRT ۳۲۰ سرور بزرگ ۲۲۰۰
لپ تاپ ۴۵ سرور کوچک ۱۲۰۰
اسکنر ۴۰

انتخاب بهترین باتری برای یوپی اس اصفهان

یکی از مهم ترین نکات بعد از انتخاب یوپی اس مورد نظر انتخاب بهترین باتری با امپر ساعت مناسب برای یوپی اس است چراکه از یو پی اس انتظار می رود تا در هنگام قطعی برق بتواند برق مورد نیاز دستگاه های متصل را تامین نماید واین امر به عهده باتری ها می باشد لذا باید درانتخاب ان ها دقت لازم به عمل اید

مثال:توان مصرفی دستگاه ها برابربا۲۳۰۰w ومی خواهد ۱ساعت هنگام قطعی برق دستگاه کارکند؟

باتوجه به مصرف ۲۳۰۰W ؛می توان دستگاه یوپی اس ۳KVA  را انتخاب نمود. ولتاژ باتری باربر۳۶Vمی باشد لذا داریم:

                            ۲۳۰۰ ×۱٫۳=۳۰۰۰ VA

            ۳۰۰۰ VA×۱ h=3000Vah

۳۰۰۰ VAh÷۳۶ V=83Ah

درنتیجه با باتری ۸۳Ah  می تواند ۱ساعت از دستگاه هنگام قطعی برق استفاده کند اما از آنجا که باتری۸۳Ah موجود نیست اولین آمپر بالایی پیشنهاد داده می شود یعنی ۱۰۰Ah

نکته:درفرمول فوق آمپر ساعت یک باتری بدست می آید سپس با توجه به ولتاژ باتری دستگاه یوپی اس تعداد باتری مشخص می گردد مثلا در مثال فوق چون ولتاژ باتری ۳۶V  می باشد نیاز به۳ باتری ۱۰۰Ah-12V  است.
