نقش پروتکل های ارتباطی صنعتی در اتصال درایوها به سیستم اتوماسیون
نقش پروتکل های ارتباطی صنعتی
در عصر حاضر، اتوماسیون صنعتی به عنوان یکی از پایه های اساسی پیشرفت تکنولوژی شناخته می شود. در این میان، درایوهای صنعتی نقش کلیدی در کنترل موتورهای الکتریکی ایفا میکنند و ارتباط موثر و سریع آنها با دیگر اجزای سیستم کنترلی، اهمیت زیادی دارد. با پیشرفت فناوری های ارتباطی، استفاده از پروتکل های مدرن مانند Modbus TCP/IP، EtherCAT، Profinet و CANopen، امکان اتصال هوشمند و انعطافپذیر بین درایوها و سیستم های کنترل صنعتی را فراهم کرده است. این مقاله به بررسی نقش این پروتکل ها در بهینه سازی ارتباطات صنعتی و یکپارچه سازی درایوها در ساختار اتوماسیون می پردازد.

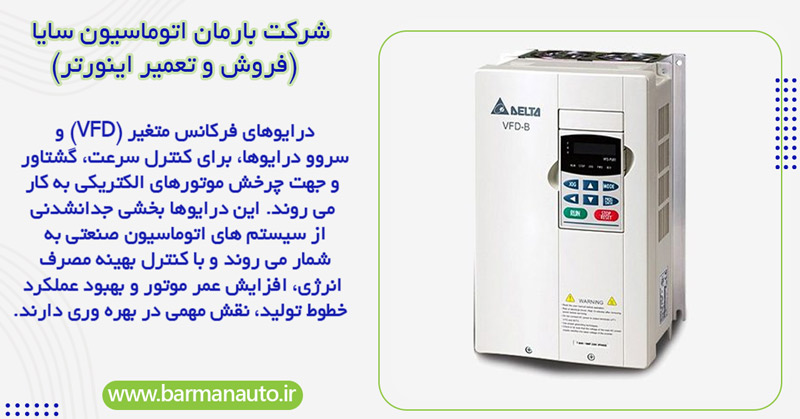

درایو و اهمیت آن در اتوماسیون
درایوهای فرکانس متغیر (VFD) و سروو درایوها، برای کنترل سرعت، گشتاور و جهت چرخش موتورهای الکتریکی به کار می روند. این درایوها بخشی جدانشدنی از سیستم های اتوماسیون صنعتی به شمار می روند و با کنترل بهینه مصرف انرژی، افزایش عمر موتور و بهبود عملکرد خطوط تولید، نقش مهمی در بهره وری دارند. با این حال، برای دستیابی به کنترل دقیق، نیاز به ارتباط مطمئن بین درایو و کنترلر (معمولاً PLC) وجود دارد. برای اطلاع از سایر مشخصات درایو، می توانید مقاله زیر را مطالعه کنید.
در گذشته، ارتباط بین درایو و سیستم کنترل به صورت آنالوگ یا از طریق ورودی و خروجی های دیجیتال انجام می شد. این روش ها مشکلاتی مانند سیم کشی زیاد و پیچیده، تاخیر در پاسخ دهی، نبود امکان مانیتورینگ دقیق و دشواری در عیب یابی را به همراه داشتند. این محدودیت ها باعث شد تا صنعت به تدریج به سمت استفاده از ارتباطات دیجیتال و هوشمند حرکت کند تا دقت، سرعت و کارایی سیستم ها افزایش یابد.
درایوهای امروزی، اغلب با پورت های ارتباطی داخلی و قابلیت پشتیبانی از چندین پروتکل عرضه می شوند. این ویژگی باعث میشود تا بتوان آن ها را به راحتی در ساختارهای مختلف اتوماسیون ادغام کرد. برخی از این قابلیت ها عبارت اند از:
- تنظیم پارامترها از طریق PLC یا نمایشگر HMI
- ارسال آلارم ها و وضعیت لحظه ای
- امکان برنامه نویسی داخلی در برخی مدل ها (مانند PLC داخلی)
آشنایی با پروتکل های ارتباطی صنعتی
پروتکل های ارتباطی صنعتی، امکان تبادل داده با سرعت بالا، دقت مناسب و قابلیت اطمینان بالا را فراهم می کنند. در ادامه به معرفی پرکاربردترین این پروتکل ها می پردازیم:
- ) Modbus (RTU / TCP) یکی از قدیمی ترین و پرکاربردترین پروتکل ها در صنعت، به ویژه در سیستم های ساده. نسخه RTU از طریق RS-485 و نسخه TCP از طریق شبکه اترنت کار می کند. سادگی و فراگیری آن از مهم ترین مزایای آن است.
- ) Profinet استاندارد توسعه یافته شرکت زیمنس، با قابلیت تبادل داده با سرعت بالا و قابلیت هماهنگی با دستگاه های متنوع. این پروتکل بر بستر اترنت کار می کند و به طور گسترده در صنایع بزرگ استفاده می شود.
- ) EtherCAT یکی از سریع ترین پروتکل های صنعتی که برای کاربردهایی با نیاز به زمان پاسخ بسیار پایین (real-time) طراحی شده است. مناسب برای کنترل دقیق درایوهای سروو در سیستم های رباتیک، ماشین ابزار و غیره
- ) CANopen پروتکلی مناسب برای سیستم های توزیع شده و کوچک، مثل ماشین آلات بسته بندی، دستگاه های پزشکی و خودروها. از طریق شبکه CAN کار می کند و ساختار ماژولار آن، توسعه و نگهداری را ساده تر می سازد.
مزایای اتصال هوشمند درایوها
با استفاده از پروتکل های ارتباطی صنعتی، ارتباط بین درایو و سیستم کنترل به صورت کاملاً دیجیتال و دقیق انجام می شود. از جمله مزایای این نوع ارتباط می توان به موارد زیر اشاره کرد:
- کاهش چشمگیر سیم کشی
- مانیتورینگ وضعیت درایو در زمان واقعی
- عیب یابی سریع تر
- به روزرسانی پارامترها از راه دور
- کاهش خطاهای انسانی در تنظیمات
مثال کاربردی درباره پروتکل های ارتباطی صنعتی
در یک خط تولید بسته بندی مواد غذایی، از چندین موتور برای نوار نقاله، برش و بسته بندی استفاده می شود. در این سیستم، درایوهای سروو با پروتکل EtherCAT به یک PLC مرکزی متصل شده اند. این ارتباط، هماهنگی بسیار دقیق بین حرکات اجزا را فراهم می کند و در نتیجه، سرعت تولید افزایش یافته و ضایعات کاهش می یابد. همچنین با استفاده از HMI، اپراتور می تواند وضعیت همه درایوها را در لحظه مشاهده و تنظیم کند.
جمع بندی نهایی درباره اهمیت ارتباط پروتکل های ارتباطی صنعتی
استفاده از پروتکلهای ارتباطی مدرن، نقشی اساسی در اتصال هوشمند و کارآمد درایوها به سیستم های اتوماسیون صنعتی دارد. این پروتکل ها نه تنها باعث بهبود عملکرد و افزایش بهره وری می شوند، بلکه توسعه پذیری، عیب یابی و نگهداری سیستم ها را نیز آسان تر می کنند. با رشد فناوری و حرکت به سوی صنعت 4.0، اهمیت این نوع ارتباطات هوشمند بیش از پیش نمایان خواهد شد.
