مشخصات و ویژگی های مبدل AC به AC سه فاز و تک فاز

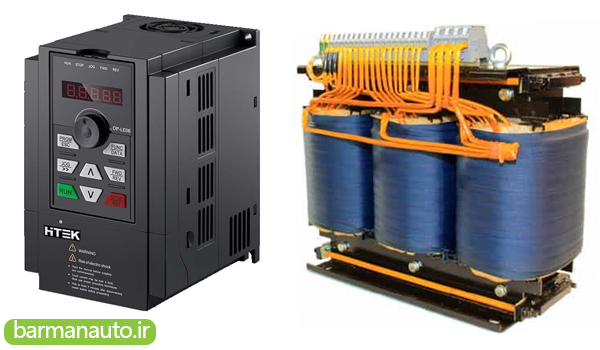

مبدل AC به AC سه فاز و تک فاز
مبدل های AC به AC تجهیزاتی الکترونیکی هستند که بدون نیاز به تبدیل واسطه ای (DC)، مستقیماً جریان متناوب (AC) را به سطح ولتاژ یا فرکانس موردنظر تغییر می دهند. این مبدل ها در صنایع مختلف از کنترل سرعت موتورهای الکتریکی تا تنظیم توان در شبکه های توزیع برق کاربرد دارند. در این مقاله، به بررسی مشخصات، ویژگی ها و کاربردهای این مبدل ها در سه بخش تک فاز به تک فاز، تک فاز به سه فاز و سه فاز به سه فاز می پردازیم.
مشخصات مبدل های تک فاز به تک فاز AC
مبدل AC به AC تک فاز دستگاهی است که یک سیگنال جریان متناوب (AC) تک فاز را دریافت کرده و آن را بدون تبدیل به DC، مستقیماً به یک سیگنال AC دیگر با ولتاژ، فرکانس یا فاز متفاوت تبدیل می کند. این مبدل ها معمولاً برای تنظیم ولتاژ، تغییر فرکانس یا کنترل توان مصرفی در سیستم های تک فاز مورد استفاده قرار می گیرند.
برخی از مهمترین ویژگی های این مبدل ها عبارتند از:
- تغییر ولتاژ بدون تغییر فرکانس (مانند ترانسفورماتورها)
- کنترل توان خروجی (مانند دیمرهای الکترونیکی)
- استفاده در تنظیم سرعت موتورهای تک فاز
- کاربرد در تجهیزات روشنایی و گرمایشی
- انواع مبدل های تک فاز به تک فاز
کنترل کننده های ولتاژ تک فاز:
بر اساس تریاک یا ترایاک کار می کنند برای تنظیم سطح ولتاژ در لامپ های رشته ای و بخاری های الکتریکی.
برای تنظیم شدت روشنایی لامپ ها، کنترل بخاری های الکتریکی و کاهش توان در برخی بارهای مقاومتی استفاده می شوند.
سایکل-کانورتر تک فاز: برای کاهش فرکانس ورودی جهت کاهش سرعت موتورهای الکتریکی. برای کنترل سرعت های موتور الکتریکی از اینورتر صنعتی نیز استفاده می شود، این نوع دستگاه با کانورتر تفاوت دارد. در مقاله زیر درباره این موضوع بیشتر توضیح داده ایم.

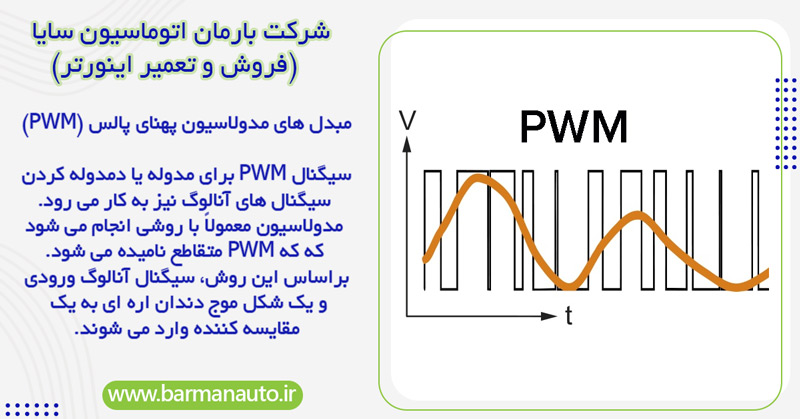

مبدل های مدولاسیون پهنای پالس (PWM):
با استفاده از کلیدزنی سریع و مدولاسیون پالس، اعوجاج هارمونیکی را کاهش می دهد.
در تنظیم دقیق ولتاژ و بهینه سازی عملکرد بارهای الکتریکی کاربرد دارد.
مشخصات مبدل های تک فاز به سه فاز AC
مبدل AC تک فاز به سه فاز دستگاهی است که ورودی تک فاز AC را دریافت کرده و آن را به سه فاز AC تبدیل می کند. این مبدل ها برای تامین برق موتورها و تجهیزات صنعتی سه فاز در مکان هایی که فقط برق تک فاز در دسترس است، استفاده می شوند.
برخی از ویژگی های این مبدل ها عبارتند از:
تبدیل برق تک فاز به سه فاز جهت راه اندازی موتورهای صنعتی
کنترل فرکانس و ولتاژ خروجی برای افزایش راندمان سیستم
کاهش جریان راه اندازی موتورهای القایی سه فاز
افزایش پایداری و عملکرد موتورهای سه فاز در محیط های تکفاز
انواع مبدل های تک فاز به سه فاز
- اینورترهای تک فاز به سه فاز
- اینورتر تک فاز به سه فاز در ابتدا برق تک فاز را ابتدا به DC تبدیل کرده و سپس با استفاده از مدولاسیون عرض پالس (PWM) آن را به سه فاز AC تبدیل می کنند.
- قابلیت تنظیم فرکانس و ولتاژ خروجی دارند.
- در درایوهای فرکانس متغیر (VFD) برای کنترل سرعت موتورهای سهفاز استفاده میشوند.
- مبدل های فاز اسپلیتر (Phase Splitter)
- از خازن ها و سلف ها برای ایجاد یک فاز مجازی و تولید خروجی سه فاز استفاده می کنند.
- ساختار ساده ای دارند اما راندمان پایینی دارند.
کاربردهای مبدل تک فاز به سه فاز
🔹 راها ندازی موتورهای سه فاز در مناطقی که فقط برق تک فاز وجود دارد
🔹 استفاده در پمپ های صنعتی، کمپرسورها و تجهیزات کشاورزی
🔹 تجهیزات CNC، دستگاه های تراشکاری و ماشین آلات صنعتی
🔹 بهینه سازی مصرف انرژی در موتورهای الکتریکی
مشخصات مبدل AC به AC سه فاز
مبدل AC به AC سه فاز دستگاهی است که برق سه فاز AC را دریافت کرده و آن را به یک سیگنال سه فاز AC با ولتاژ یا فرکانس متفاوت تبدیل می کند. این مبدل ها بدون نیاز به تبدیل واسطه ای به DC، مستقیماً پارامترهای جریان متناوب را تنظیم می کنند و در صنایع، سیستم های شبکه قدرت و کنترل موتورهای سه فاز کاربرد گسترده ای دارند.
این نوع مبدل ها در سیستم های صنعتی و شبکه های قدرت مورد استفاده قرار می گیرند. ویژگی های کلیدی آن ها عبارتند از:
✅ تنظیم و کنترل ولتاژ خروجی برای بهینه سازی عملکرد تجهیزات صنعتی
✅ تغییر فرکانس برق ورودی جهت کنترل سرعت موتورهای سه فاز
✅ کاهش تلفات انرژی و بهبود کیفیت توان الکتریکی
✅ افزایش بهره وری و راندمان موتورهای الکتریکی سه فاز
✅ حذف یا کاهش هارمونیک ها برای پایداری بیشتر سیستم های الکتریکی
انواع مبدل های AC به AC سه فاز
سایکل-کانورتر (Cycloconverter)
به طور مستقیم فرکانس برق سه فاز ورودی را کاهش داده و بدون نیاز به DC، خروجی را تنظیم می کند.
در سیستم های محرکه موتورهای سنگین مانند لوکوموتیوهای برقی و آسیاب های صنعتی استفاده می شود.
توانایی تولید فرکانس های پایین با حداقل تلفات انرژی را دارد.
مبدل ماتریسی (Matrix Converter)
به جای استفاده از لینک DC، از کلیدهای نیمه هادی برای تبدیل مستقیم سیگنال سه فاز به سه فاز استفاده می کند.
قابلیت تنظیم همزمان ولتاژ و فرکانس خروجی را دارد.
اندازه کوچک، بازده بالا و کاهش اعوجاج هارمونیکی از مزایای آن است.
در هواپیماها، ربات های صنعتی و منابع تغذیه دینامیکی کاربرد دارد.

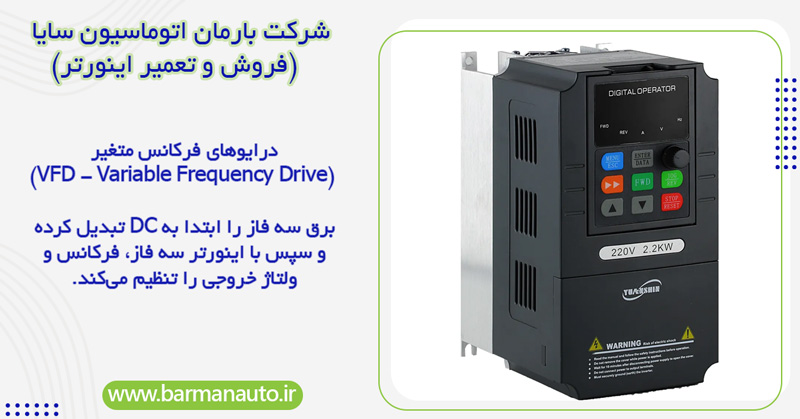

درایوهای فرکانس متغیر (VFD – Variable Frequency Drive)
برق سه فاز را ابتدا به DC تبدیل کرده و سپس با اینورتر سه فاز، فرکانس و ولتاژ خروجی را تنظیم میکند.
کنترل دقیق سرعت و گشتاور موتورهای القایی سه فاز را ممکن می سازد.
در پمپ ها، فن ها، نوار نقاله ها و ماشین آلات صنعتی استفاده می شود.
مزایا و معایب مبدل های AC به AC
مزایا
✅ راندمان بالا
✅ کاهش تلفات انرژی
✅ امکان کنترل فرکانس و ولتاژ
✅ بهینهسازی عملکرد موتورهای الکتریکی
معایب
❌ هزینه بالا در برخی مدل ها
❌ ایجاد هارمونیکهای ناخواسته
❌ پیچیدگی مدارهای کنترلی
کاربردهای مبدل AC به AC سه فاز
🔹 کنترل سرعت موتورهای سه فاز در کارخانجات و صنایع سنگین
🔹 سیستم های حمل و نقل برقی مانند قطارها و مترو
🔹 بهینه سازی مصرف انرژی در شبکه های قدرت و سیستم های توزیع برق
🔹 راه اندازی ماشین آلات صنعتی، پمپ ها و کمپرسورها
🔹 تامین برق دینامیکی در تجهیزات حساس و ربات های صنعتی
جمع بندی نهایی درباره استفاده از مبدل AC به AC سه فاز و تک فاز
مبدل های AC به AC از تجهیزات مهم و کلیدی در صنایع مختلف محسوب می شوند که امکان تغییر ولتاژ و فرکانس برق متناوب را بدون نیاز به مرحله ی DC فراهم می کنند. این مبدل ها بسته به نوع کاربرد و نیاز سیستم، در انواع تک فاز به تک فاز، تک فاز به سه فاز و سه فاز به سه فاز طراحی شده و به بهینه سازی مصرف انرژی و کنترل توان کمک می کنند. انتخاب نوع مناسب مبدل، بستگی به نیاز مصرف کننده و شرایط عملیاتی دارد.
