دلایل استفاده از اینورتر در جرثقیل سقفی (نحوه تنظیمات آن)

استفاده از اینورتر در جرثقیل

در دنیای صنعت امروز، بهره‌ وری، دقت و ایمنی از مهم‌ ترین عوامل تعیین‌ کننده موفقیت یک فرآیند تولید محسوب می‌ شوند. جرثقیل‌ ها به عنوان ابزارهای اساسی در بسیاری از صنایع، نقش مهمی در جابجایی و حمل بار ایفا می‌ کنند. با پیشرفت تکنولوژی و ورود فناوری‌ های جدید به صنعت، استفاده از اینورتر در سیستم‌ های کنترل جرثقیل تحول عظیمی ایجاد کرده است.

اینورترها، دستگاه‌ هایی الکترونیکی هستند که فرکانس و ولتاژ جریان متناوب را تغییر می‌ دهند و بدین ترتیب امکان کنترل دقیق سرعت و گشتاور موتورهای الکتریکی را فراهم می‌ آورند. در جرثقیل‌ ها، اینورترها به عنوان قلب سیستم کنترل عمل کرده و امکاناتی فراتر از کنترل ساده سرعت را در اختیار قرار می‌ دهند. در این مقاله، به بررسی مزایای استفاده از اینورتر در جرثقیل‌ ها، نحوه عملکرد آن‌ ها و تاثیرشان بر بهبود عملکرد و ایمنی سیستم‌ های جرثقیل می پردازیم.

اینورتر جرثقیل چیست؟

اینورتر جرثقیل دستگاهی الکترونیکی است که برای کنترل دقیق سرعت و گشتاور موتورهای الکتریکی در جرثقیل‌ ها به کار می‌ رود. این دستگاه با تبدیل برق AC (جریان متناوب) به برق DC (جریان مستقیم) و سپس به برق AC با فرکانس متغیر، امکان کنترل دقیق سرعت موتور را فراهم می‌ کند.

مهمترین دلایل استفاده از اینورتر در جرثقیل شامل موارد:

• اینورتر به اپراتور اجازه می‌ دهد تا سرعت حرکت جرثقیل را با دقت بسیار بالایی تنظیم کند، که این امر برای عملیات‌ های حساس و دقیق بسیار مهم است.
• در هنگام شروع حرکت یا حمل بارهای سنگین، اینورتر می‌ تواند گشتاور بالایی را فراهم کند تا حرکت جرثقیل به صورت نرم و بدون لرزش انجام شود.
• با تنظیم سرعت موتور متناسب با بار، اینورتر به کاهش مصرف انرژی کمک می‌ کند.
• کاهش تنش‌ های مکانیکی و حرارتی بر روی موتور و سایر اجزای جرثقیل، عمر مفید آن‌ ها را افزایش می‌ دهد.
• قابلیت‌ های کنترل دقیق سرعت و گشتاور، به همراه ویژگی‌ های ایمنی تعبیه شده در اینورتر، باعث افزایش ایمنی عملیات جرثقیل می‌ شوند.

با توجه به اهمیت بسیار بالایی که استفاده از اینورترها در جرثقیل ها دارند، اگر این قطعه در دستگاه شما آسیب دیده و نیاز به تعمیر دارد، برای خرید اینورتر تک فاز و در برخی موارد سه فاز، بهتر است به مراکز معتبری که در زمینه فروش این دستگاه ها فعالیت دارند، مراجعه کنید. جهت کسب اطلاعات بیشتر درباره اینورتر و نحوه عملکرد آن می توانید مقاله زیر را مطالعه کنید.

اجزاء جرثقیل که نیاز به اینورتر دارند

1-راهبر جرثقیل

برای استفاده در راهبر اینورتر GD100 با توجه به وات هر دو موتور (مقداری بیشتر) پیشنهاد می شود.

در این حالت که هر دو موتور به یک اینورتر متصل می باشند، باید حتما از مود کنترلی V/F استفاده کرد. (P00.00=2)

لازم به ذکر است که برای کنترل مشخصات نموداری این مود تنها باید به گروه P4 (مربوط به کنترل SVPWM )مراجعه کرد.

2-قلاب

با توجه به اینرسی بالای بار و کنش های شدید در هنگام توقف و حرکت از اینورترهای با سخت افزار قویتر، مانند CHF و GD200 می توان استفاده کرد. مورد استفاده شده از نوع وکتور و SVC1 می باشد.(P00.00=1)

در این مورد حتما باید از مقاومت ترمزی برای جلو گیری از ولتاژ اضافه برگشتی استفاده کرد:

• ولتاژ تولیدی بازگشتی (Regenerating voltage ) و استفاده از مقاومت:

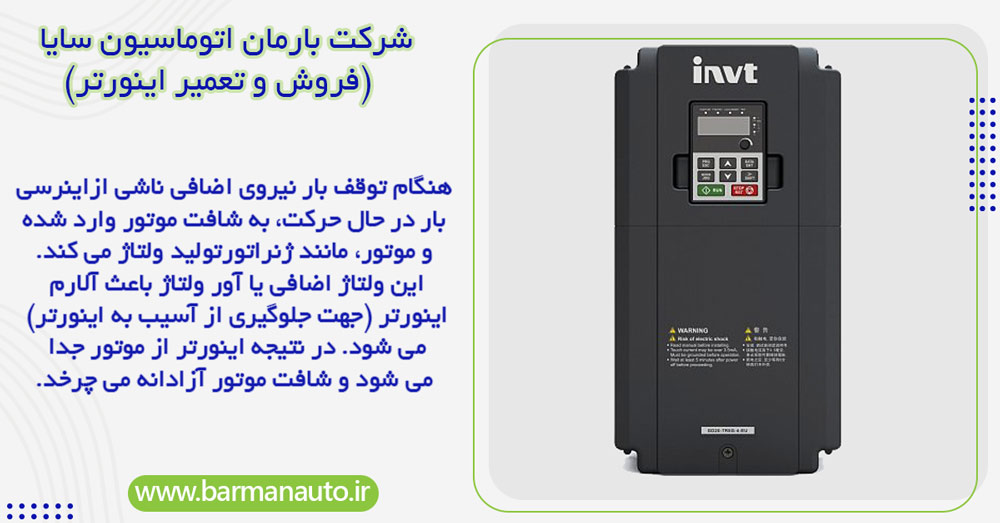

هنگام توقف بار نیروی اضافی ناشی ازاینرسی بار در حال حرکت، به شافت موتور وارد شده و موتور، مانند ژنراتورتولید ولتاژ می کند.

این ولتاژ اضافی یا آور ولتاژ باعث آلارم اینورتر (جهت جلوگیری از آسیب به اینورتر) می شود.

در نتیجه اینورتر از موتور جدا می شود و شافت موتور آزادانه می چرخد (coasting). برای جلوگیری از این آلارم باید ولتاژ تولیدی در جایی مصرف و بنابراین باید مقاومت ترمز اضافه شود.

لازم به ذکر است مقاومت با کیفیت و مناسب مطابق دفترچه تهیه شود و کلیه ی نکات نصب رعایت شود. به طور مثال مقاومت روی بدنه تابلو نصب نشود. هرگونه اهمال در نصب و انتخاب صحیح مقاومت موجب آسیب رسیدن به اینورتر می شود.

تنظیمات درایو در جرثقیل

تنظیمات درایو (اینورتر) در جرثقیل، نقش بسیار مهمی در کنترل دقیق سرعت، گشتاور و عملکرد کلی جرثقیل ایفا می‌ کند. با تنظیم صحیح پارامترهای درایو، می‌ توان عملکرد جرثقیل را بهینه کرده و از بروز مشکلات احتمالی جلوگیری کرد. پارامترهای مهمی که توسط اینورتر جرثقیل باید بررسی شود شامل موارد:

نحوه راه اندازی جرثقیل سقفی با اینورتر

اینورتر صنعتی دستگاهی است که برای کنترل دقیق سرعت و گشتاور موتورهای الکتریکی در جرثقیل‌ ها استفاده می‌ شود. استفاده از اینورتر در جرثقیل‌ های سقفی مزایای زیادی دارد که از جمله آن‌ ها می‌ توان به افزایش دقت کنترل، کاهش مصرف انرژی، افزایش عمر مفید تجهیزات و بهبود ایمنی اشاره کرد. برای راه اندازی اینورتر مخصوص در جرثقیل بهتر است مراحل زیر را طی کنید:

• اطمینان حاصل کنید که برق ورودی به اینورتر قطع است.
• نقشه‌ های مدار و دستورالعمل‌ های سازنده اینورتر را مطالعه کنید.
• سیم‌ های قدرت و کنترل را طبق نقشه‌ های مدار به اینورتر و موتور وصل کنید. اطمینان حاصل کنید که اتصالات محکم و ایمن باشند.
• سیم زمین را به طور صحیح به بدنه اینورتر و موتور وصل کنید.
• پارامترهای اینورتر را مطابق با مشخصات موتور و بار مورد نظر تنظیم کنید. این پارامترها شامل فرکانس پایه، حداکثر فرکانس، گشتاور، ولتاژ و جریان نامی موتور هستند.
• قبل از راه اندازی کامل جرثقیل، عملکرد اینورتر را در حالت دستی تست کنید.
• سرعت موتور را به آرامی افزایش داده و کاهش دهید تا اطمینان حاصل کنید که اینورتر به درستی کار می‌ کند.

در نهایت استفاده از اینورتر مخصوص برای تنظیم سرعت جرثقیل اهمیت دارد

همانطور که در این مقاله به آن اشاره کردیم استفاده از اینورتر مخصوص جرثقیل، تحولی شگرف در صنعت و بهینه‌ سازی عملکرد جرثقیل‌ ها ایجاد کرده است. این فناوری پیشرفته با کنترل دقیق سرعت و گشتاور موتور، مزایای متعددی را به همراه دارد. اینورتر با امکان تنظیم دقیق سرعت و گشتاور، حرکت جرثقیل را بسیار نرم و دقیق کرده و از آسیب دیدن بار و تجهیزات جلوگیری می‌ کند. راه اندازی نرم موتور، کاهش شوک‌ های مکانیکی و الکتریکی، امکان تنظیم دقیق سرعت، باعث افزایش عمر مفید موتور، گیربکس و سایر اجزای جرثقیل می‌ شود. با بهبود عملکرد و کاهش زمان چرخه عملیات، بهره‌ وری جرثقیل به طور قابل توجهی افزایش می‌ یابد.

اگر در هنگام استفاده از جرثقیل های خود متوجه خرابی قطعه اینورتر در دستگاه شدید، می توانید به مراکزی که در زمینه ارائه خدمات تعمیر اینورتر در اصفهان و یا در شهر محل سکونت شما فعالیت دارد، مراجعه کنید. در صورتی که هر گونه اطلاعات دیگری درباره اینورترهای مخصوص جرثقیل سقفی دارید، می توانید با ما در قسمت پایین سایت به اشتراک بگذارید.
