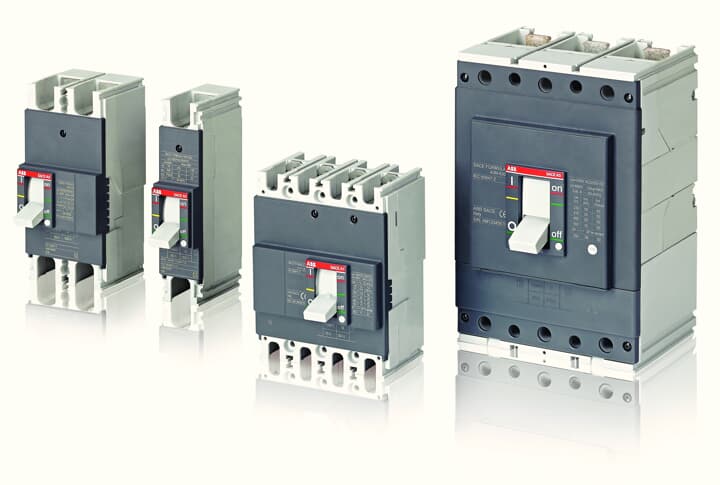

کلید اتوماتیک MCCB چیست؟

اجزای اصلی یک کلید اتوماتیک

1. بدنه قالب‌گیری شده (Molded Case):

• جنس: معمولاً از رزین‌های اپوکسی یا مواد مشابه ساخته می‌شود که عایق الکتریکی بسیار خوبی بوده و در برابر حرارت، رطوبت و ضربه مقاوم هستند.
• نقش: از اجزای داخلی کلید محافظت کرده و عایق‌بندی الکتریکی را تامین می‌کند. همچنین، به عنوان یک محفظه برای قرارگیری مکانیزم عملیاتی و سایر قطعات عمل می‌کند.
• انواع: بسته به نوع کلید و کاربرد آن، شکل و اندازه بدنه می‌تواند متفاوت باشد.

2. مکانیزم عملیاتی:

• نقش: وظیفه قطع و وصل کردن کنتاکت‌ها را بر عهده دارد.
• انواع:
  • مغناطیسی: در صورت بروز اتصال کوتاه، جریان بسیار بالایی از سیم‌پیچ مغناطیسی عبور کرده و یک میدان مغناطیسی قوی ایجاد می‌کند. این میدان مغناطیسی، مکانیزم را به حرکت درآورده و کنتاکت‌ها را از هم جدا می‌کند.
  • حرارتی: یک المنت حرارتی در مسیر جریان قرار دارد. در صورت اضافه بار، المنت گرم شده و در اثر انبساط، مکانیزم را فعال کرده و کنتاکت‌ها را قطع می‌کند.
  • ترکیبی: ترکیبی از مکانیزم‌های حرارتی و مغناطیسی است و برای حفاظت در برابر هر دو نوع خطا (اضافه بار و اتصال کوتاه) استفاده می‌شود.

3. کنتاکت‌ها:

• نقش: برای قطع و وصل کردن جریان برق استفاده می‌شوند.
• انواع:
  • کنتاکت اصلی (قدرت): جریان اصلی مدار از طریق این کنتاکت‌ها عبور می‌کند.
  • کنتاکت کمکی (کنترل): برای کنترل سایر تجهیزات مانند رله‌ها، نشانگرها و مدارهای فرمان استفاده می‌شوند.
  • کنتاکت جرقه‌زنی: در لحظه قطع و وصل کنتاکت‌ها، جرقه ایجاد می‌شود. کنتاکت‌های جرقه‌زنی وظیفه اطمینان از خاموش شدن ایمن جرقه را بر عهده دارند.

4. واحدهای تریپ (Trip Units):

• نقش: وظیفه تشخیص خطا و ارسال سیگنال برای قطع کردن جریان را بر عهده دارند.
• انواع:
  • واحد تریپ حرارتی: با اندازه‌گیری افزایش دمای المنت حرارتی، اضافه بار را تشخیص می‌دهد.
  • واحد تریپ مغناطیسی: با اندازه‌گیری شدت میدان مغناطیسی ایجاد شده در اثر جریان اتصال کوتاه، این نوع خطا را تشخیص می‌دهد.
  • واحد تریپ الکترونیکی: از میکروپروسسور برای تشخیص انواع مختلف خطا و ارائه قابلیت‌های اضافی مانند محافظت در برابر جریان نشتی، عدم تعادل فاز و … استفاده می‌کند.

نکات مهم:

• تنظیمات: بسیاری از کلیدهای اتوماتیک دارای تنظیماتی هستند که می‌توان جریان نامی، زمان پاسخ و سایر پارامترها را بر اساس نیازهای مدار تنظیم کرد.
• لوازم جانبی: کلیدهای اتوماتیک ممکن است دارای لوازم جانبی مختلفی مانند رله‌های اضافه ولتاژ، ترانسفورماتورهای جریان، و … باشند که قابلیت‌های آن‌ها را افزایش می‌دهند.
• استانداردها: کلیدهای اتوماتیک باید مطابق با استانداردهای بین‌المللی مانند IEC و ANSI تولید و آزمایش شوند.

درک دقیق عملکرد هر یک از این اجزا، به شما کمک می‌کند تا کلید اتوماتیک MCCB مناسب را برای کاربرد خود انتخاب کرده و از آن به درستی استفاده کنید.

انواع کلید اتوماتیک MCCB

کلید اتوماتیک MCCB بر اساس عوامل مختلفی مانند ظرفیت جریان، نوع مکانیزم عملیاتی، قابلیت‌های اضافی و کاربرد طبقه‌بندی می‌شوند. برخی از انواع رایج عبارتند از:

1. کلیدهای اتوماتیک حرارتی:

• مکانیزم عملکرد: از یک المنت حرارتی برای تشخیص اضافه بار استفاده می‌کند. هنگامی که جریان از مقدار مجاز بیشتر شود، المنت گرم شده و در اثر انبساط، مکانیزم قطع را فعال می‌کند.
• مزایا: سادگی ساختار و هزینه کمتر نسبت به سایر انواع.
• معایب: حساسیت کمتر به اتصال کوتاه و زمان پاسخ‌دهی کندتر در برابر اضافه بارهای شدید.
• کاربرد: در مدارهایی که احتمال وقوع اتصال کوتاه کم است و حفاظت در برابر اضافه بار مهم‌تر است.

2. کلیدهای اتوماتیک مغناطیسی:

• مکانیزم عملکرد: از یک سیم‌پیچ مغناطیسی برای تشخیص اتصال کوتاه استفاده می‌کند. در صورت بروز اتصال کوتاه، جریان بسیار بالایی از سیم‌پیچ عبور کرده و یک میدان مغناطیسی قوی ایجاد می‌کند. این میدان مغناطیسی، مکانیزم قطع را فعال می‌کند.
• مزایا: سرعت عمل بسیار بالا در قطع مدار در صورت اتصال کوتاه.
• معایب: حساسیت کم به اضافه بار.
• کاربرد: در مدارهایی که احتمال وقوع اتصال کوتاه بالا است، مانند موتورهای الکتریکی.

3. کلیدهای اتوماتیک ترکیبی:

• مکانیزم عملکرد: ترکیبی از مکانیزم‌های حرارتی و مغناطیسی است. هم برای حفاظت در برابر اضافه بار و هم اتصال کوتاه استفاده می‌شود.
• مزایا: حفاظت کامل در برابر هر دو نوع خطا.
• کاربرد: در اکثر کاربردهای صنعتی، به عنوان یک انتخاب همه کاره.

4. کلیدهای اتوماتیک الکترونیکی:

• مکانیزم عملکرد: از میکروپروسسور برای تشخیص انواع مختلف خطا و ارائه قابلیت‌های اضافی استفاده می‌کند.
• مزایا: دقت بالا، قابلیت تنظیم پارامترهای مختلف، قابلیت ارتباط با سیستم‌های کنترل و مانیتورینگ، حفاظت در برابر انواع مختلف خطا (مانند جریان نشتی، عدم تعادل فاز، و …)
• معایب: هزینه بالاتر نسبت به انواع دیگر.
• کاربرد: در کاربردهای حساس و پیچیده، مانند صنایع خودروسازی، پتروشیمی و نیروگاه‌ها.

5. کلیدهای اتوماتیک هوایی:

• ویژگی‌ها: دارای ظرفیت جریان بالا و قدرت قطع بالا هستند. معمولاً در تابلوهای برق ورودی استفاده می‌شوند.
• کاربرد: برای حفاظت از مدارهای با جریان بالا، مانند تغذیه موتورهای بزرگ و ترانسفورماتورها.

6. کلیدهای مینیاتوری (MCB):

• ویژگی‌ها: دارای ظرفیت جریان پایین‌تر نسبت به MCCB هستند و معمولاً در تابلوهای برق خانگی و کوچک صنعتی استفاده می‌شوند.
• کاربرد: برای حفاظت از مدارهای روشنایی، پریزها و تجهیزات کوچک.

عوامل موثر در انتخاب نوع کلید اتوماتیک

• ظرفیت جریان: باید متناسب با جریان نامی مدار انتخاب شود.
• نوع بار: نوع بار (مثلاً مقاومتی، القایی، خازنی) بر روی انتخاب نوع مکانیزم عملیاتی تاثیر می‌گذارد.
• ولتاژ سیستم: ولتاژ سیستم باید با ولتاژ نامی کلید مطابقت داشته باشد.
• شرایط محیطی: دما، رطوبت و سایر عوامل محیطی بر عملکرد کلید تاثیر می‌گذارند.
• قابلیت‌های اضافی: برخی از کاربردها نیاز به قابلیت‌های اضافی مانند حفاظت در برابر جریان نشتی، عدم تعادل فاز و … دارند.

انتخاب کلید اتوماتیک MCCB مناسب، یک تصمیم مهم در طراحی و اجرای سیستم‌های الکتریکی است. برای انتخاب صحیح، بهتر است با یک متخصص برق مشورت کنید.

کاربردهای کلید اتوماتیک

کلیدهای اتوماتیک به عنوان یکی از اجزای ضروری در سیستم‌های الکتریکی صنعتی، نقش بسیار مهمی در حفاظت از تجهیزات و اطمینان از عملکرد ایمن سیستم‌ها ایفا می‌کنند. در این بخش به بررسی دقیق‌ کاربردهای متنوع کلیدهای اتوماتیک در اتوماسیون صنعتی می‌پردازیم:

• حفاظت از مدارهای تغذیه تجهیزات:

  • تابلوهای برق: کلیدهای اتوماتیک برای حفاظت از مدارهای تغذیه تجهیزات مختلف در تابلوهای برق استفاده می‌شوند. این تجهیزات شامل موتورها، روشنایی، تجهیزات کنترل و … است.
  • پنل‌های کنترل: در پنل‌های کنترل صنعتی، کلیدهای اتوماتیک برای حفاظت از مدارهای تغذیه تجهیزات کنترلی مانند پی ال سی دلتا، HMI و سنسورها استفاده می‌شوند.

• حفاظت از موتورهای الکتریکی:

  • حفاظت در برابر اضافه بار: کلیدهای اتوماتیک از موتورها در برابر اضافه بار ناشی از افزایش دما یا افزایش گشتاور محافظت می‌کنند.
  • حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه در سیم‌پیچ‌های موتور، کلید اتوماتیک به سرعت مدار را قطع کرده و از آسیب دیدن موتور جلوگیری می‌کند.

• حفاظت از سیستم‌های روشنایی:

  • حفاظت از مدارهای روشنایی: کلیدهای اتوماتیک برای حفاظت از مدارهای روشنایی در کارخانه‌ها، ساختمان‌ها و تأسیسات صنعتی استفاده می‌شوند.
  • حفاظت در برابر اضافه بار: در صورت افزایش بار روی مدار روشنایی (مثلاً به دلیل اتصال تعداد زیادی لامپ)، کلید اتوماتیک مدار را قطع می‌کند.

• حفاظت از تجهیزات کنترل و ابزار دقیق:

  • حفاظت از مدارهای تغذیه تجهیزات کنترل: کلیدهای اتوماتیک برای حفاظت از مدارهای تغذیه تجهیزات کنترل مانند ترانسفورماتورهای جریان، رله‌ها و کنتاکتورها استفاده می‌شوند.
  • حفاظت در برابر نویزهای الکتریکی: برخی از کلیدهای اتوماتیک دارای قابلیت‌های اضافی برای فیلتر کردن نویزهای الکتریکی و محافظت از تجهیزات حساس هستند.

• حفاظت از سیستم‌های توزیع برق:

  • فیدرهای اصلی: کلیدهای اتوماتیک برای حفاظت از فیدرهای اصلی تغذیه کننده بخش‌های مختلف یک کارخانه استفاده می‌شوند.
  • تغذیه ترانسفورماتورها: کلیدهای اتوماتیک برای حفاظت از مدارهای تغذیه ترانسفورماتورها استفاده می‌شوند.

مزایای استفاده از کلید اتوماتیک در اتوماسیون صنعتی

• افزایش ایمنی: با قطع خودکار جریان در صورت بروز خطا، از وقوع حوادث و برق‌گرفتگی جلوگیری می‌شود.
• کاهش هزینه‌های تعمیرات: با شناسایی سریع و قطع خطا، از بروز خسارات گسترده‌تر جلوگیری می‌شود.
• افزایش قابلیت اطمینان سیستم: کلید اتوماتیک باعث افزایش پایداری و قابلیت اطمینان سیستم‌های الکتریکی می‌شود.
• کاهش زمان تعمیرات: با شناسایی سریع محل خطا، زمان مورد نیاز برای تعمیر کاهش می‌یابد.
• انطباق با استانداردهای ایمنی: استفاده از کلیدهای اتوماتیک به رعایت استانداردهای ایمنی در صنعت کمک می‌کند.
