آشنایی با نحوه تنظیم پارامترهای اینورتر ورتکس مدل IR610

تنظیم پارامترهای اینورتر ورتکس

در دنیای صنعتی امروز، استفاده از انواع دستگاه اینورتر صنعتی نقش بسیار مهمی در بهینه‌ سازی عملکرد ماشین‌ آلات ایفا می‌ کند. اینورترها به عنوان کنترل‌ کننده‌ های هوشمند برای تنظیم سرعت و گشتاور موتورهای الکتریکی شناخته می‌ شوند و اینورترهای ورتکس یکی از بهترین ‌گزینه‌ ها در این زمینه است. با تنظیم پارامترهای اینورتر ورتکس به شکل صحیح، می‌ توان کارایی اینورتر را بهبود بخشید و از خرابی‌ های احتمالی الکتروموتور جلوگیری کرد. در این مقاله، به بررسی گام‌ به‌ گام تنظیم پارامترهای اینورتر ورتکس خواهیم پرداخت.

آنچه در این محتوا می خوانید

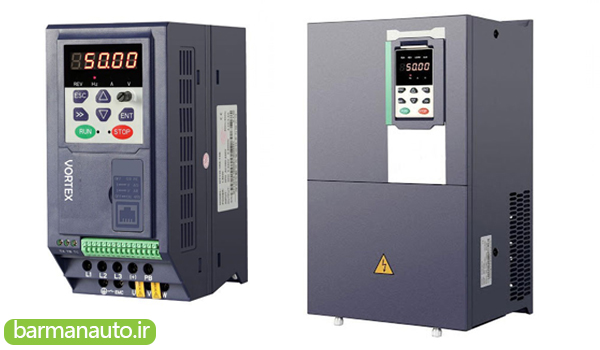

معرفی اولیه اینورتر ورتکس مدل IR610

اینورتر ورتکس مدل IR610 یکی از محصولات قدرتمند در کنترل موتورهای القایی است که برای کاربردهای مختلف صنعتی طراحی شده است. این دستگاه امکانات متنوعی از جمله تنظیم دقیق سرعت، کنترل گشتاور و حفاظت از موتور را فراهم می‌ کند. اما عملکرد بهینه این دستگاه با تنظیم صحیح پارامترهای آن بدست می آید. هر یک از پارامترها، عملکرد خاصی را کنترل می‌ کنند و نیازمند دقت در تنظیم هستند.

اینورتر ورتکس دارای چهار منو می باشد که به شرح زیر است:

منو استاندارد(-bSC-): این منو برای تنظیم و نمایش کلیه پارامترھا کاربرد دارد.

منو تعریف شده توسط کاربر (-USr-): در این منو پارامترھای تعریف شده توسط کاربر را نمایش می دھد (این پارمترها در گروه 20 تنظیم و تعریف شده اند)

منو پارامترھای تنظیم شده (-vrF-): دراین منو تنھا پارامترھایی که تنظیمات آن ها تغییر کرده باشند و مقادیر آن ھا نسبت به تنظیمات کارخانه متفاوت باشند را نمایش می دھد.

منو راھنما (-GdE-): در این منو پارامترھای پر کاربرد را برای تنظیمات اولیه نمایش می دھد.

نحوه عملکرد و تنظیم نمایشگر LED در اینورتر ورتکس

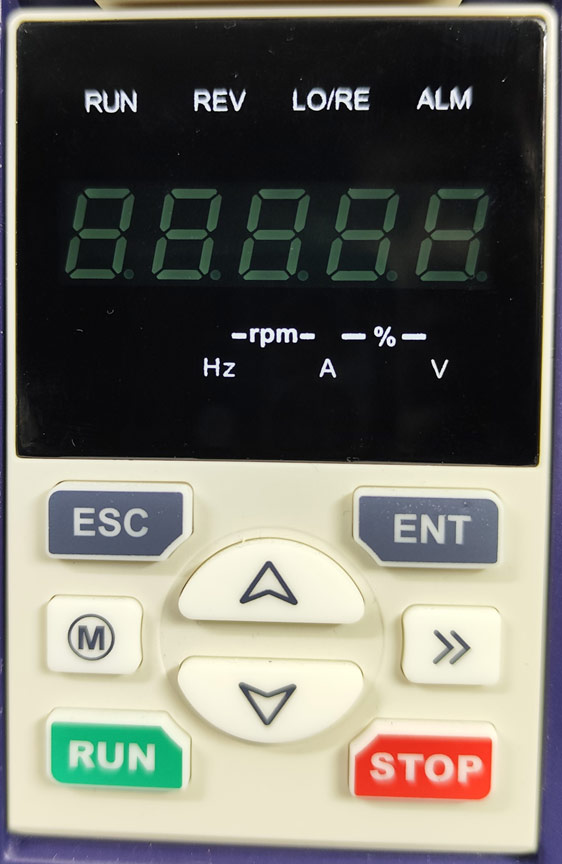

در سری IR610 صفحه کلید از 5 سون سگمنت LED 7 نشانگر، 8 دکمه و یک ولوم تشکیل شده است. می توان برای تنظیم پارامترها، نظارت بر کمیت ها و کنترل عملکرد استفاده کرد، شکل صفحه کلید LED در عکس زیر نشان داده شده است:

توضیحات نمایشگر

	نام	عملکرد
	خروج	ورود و خروج از سطح منو
	تأیید	وارد شدن به پارامترها تایید کردن تنظیمات پارامتر و ذخیره کردن در حافظه EEPROM
	UP / افزایش	عدد نمایشگر را یک واحد افزایش می دهد نمایش پارامتر بعدی برای تغییرنمایش چپ و راست هنگامی که برروی حالت نمایش کمیت است
	DOWN / کاهش	عدد نمایشگر را یک واحد کاهش می دهد نمایش پارامتر قبلی
	چند منظوره	تغییرو تنظیم عملکرد مطابق با پارامتر P21.02 انجام می شود
	شیفت	مقدارکمیت بعدی را نمایش می دهد شیفت عدد نمایشگر متغییر نمایشگر را از چپ به راست تغییر می دهد
	راه اندازی	راه اندازی اینورتر در صورتی که تنظیم فرمان راه اندازی بر روی صفحه کلید باشد
	توقف/ ریست	توقف اینورتر(برای تنظیم به پارامتر P21.03مراجعه کنید) ریست کردن خطا
	نشانگر Hz	در صورت روشن بودن هر نشانگر واحد مقدار مربوط به همان نشانگر در نمایشگر نشان داده می شود
	نشانگر A
	نشانگر V
	نشانگر RPM	درصورتی که نشانگر Hz وA همزمان روشن باشد، واحد فعلی نمایشگر RPM می باشد.
	نشانگر %	در صورتی که نشانگر A وV همزمان روشن باشد، واحد فعلی نمایشگر % درصد می باشد.
	نشانگر راه اندازی	در صورتی که اینورتر متوقف باشد خاموش است. در صورتی که اینورتر راه اندازی شده باشد روشن است. در صورتی که اینورتر در حال کاهش سرعت و متوقف شدن باشد چشمک زن است.
	نشانگر جهت	نشانگر جهت چرخش موتور است،در صورتی که جهت چرخش موتور راستگرد باشد، نشانگر خاموش و در صورتی که جهت چرخش موتور چپگرد باشد نشانگر روشن است. مقادیردقیق جهت نشانگردر پارامتر R27.02 قابل مشاهده است.
	نشانگر منبع فرمان	در صورتی که منبع فرمان صفحه کلید باشد خاموش است. در صورتی که منبع فرمان ترمینال باشد روشن است. در صورتی که منبع فرمان شبکه باشد چشمک زن است.
	نشانگر خطا	در صورتی که دراینورتر خطا رخ داده باشد این نشانگر روشن می شود.

مراحل کلی تنظیم پارامترهای اینورتر ورتکس

1- ورود به حالت تنظیم پارامترها

برای تغییر تنظیمات، ابتدا باید اینورتر را در حالت تنظیم پارامتر قرار دهید. برای این کار:

اینورتر ورتکس را روشن کنید.
دکمه ESC اینورتر را 2 بار فشار دهید.
بررسی کنید صفحه نمایش کیپد، منو (-bSC-) یا استاندارد را نمایش می دهد یا خیر ( چنانچه منو(-bSC-) را نمایش نمی دهد دکمه ▲ و▼را فشار دهید تا منو (-bSC-) نمایش بدهد).
دکمه ENT را یک بار فشار دهید تا وارد منوی پارامترها شوید.
شماره پارامتر فعلی روی نمایشگر نشان داده می‌ شود.

2- انتخاب پارامتر مورد نظر

در اینورتر ورتکس هر پارامتر با یک کد شناسایی می‌ شود. برای تغییر مقدار یک پارامتر:

از دکمه شیفت برای « برای جابجایی بین اعداد استفاده می شود.
از دکمه‌ های ▲ و▼ برای کم و زیاد کردن اعداد وانتخاب شماره پارامتر استفاده کنید.
پس از رسیدن به پارامتر مورد نظر، دکمه ENT را فشار دهید تا مقدار فعلی پارامتر نمایش داده شود.

3- تغییر مقدار پارامتر

برای تغییر مقدار پارامتر انتخاب‌ شده:

با استفاده از دکمه‌ های ▲ ،▼و « ، مقدار جدید را تنظیم کنید.
دکمه ENT را فشار دهید تا مقدار جدید ذخیره شود.

4- ذخیره و خروج از حالت تنظیم

پس از اتمام تغییرات:

دکمه ESC را 2 بار فشار دهید تا از منو تنظیمات خارج شوید.
اینورتر آماده به کار خواهد بود.

پارامترهای اصلی و کاربردی برای تنظیم پارامترهای اینورتر ورتکس

P00.03=12 : بازگشت به تنظیمات کارخانه
P00.04 : مد کاری (Control Mode)

این پارامتر تعیین می‌ کند که اینورتر در چه حالتی عمل کند؛ مثلاً کنترل V/F یا Vector. تنظیم این پارامتر بر اساس نیاز دستگاه ضروری است.

P00.06 :منبع فرمان راه اندازی

این پارامتر منبع فرمان راه اندازی اینورتررا تعیین می‌کند

P01.00 : منبع فرکانسی

این پارامتر منبع فرکانس اینورتررا تعیین می‌کند که سرعت موتور با آن تنظیم شده وکار می‌کند.

P01.06 و P01.08 محدوده فرکانس خروجی

این پارامتر ماکزیمم وحداکثر فرکانس خروجی را تعیین می‌ کند. تنظیم نادرست این مقدار می‌ تواند به موتور آسیب برساند.

P03.01 :ACC شیب راه اندازی، مدت زمان لازم برای رسیدن سرعت موتور به سرعت مطلوب را مشخص می‌کند.
P03.02 :DECشیب توقف، مدت زمان لازم برای کاهش سرعت موتور را تعیین می‌ کند.
P11.02: توان الکتروموتور
P11.03: ولتاژ نامی الکتروموتور
P11.04: جریان نامی الکتروموتور
P11.05: فرکانس الکتروموتور
P11.06: سرعت الکتروموتور

نکات مهم و ایمنی در زمینه تنظیم پارامترهای اینورتر

استپ بودن اینورتر در حین تنظیم پارامترها: برای تغییر پارامترها، حتماً اینورتر را استپ کنید و پارامترهای اینورتر در حالت ران قابل تنظیم نمی باشد.
مطالعه دفترچه راهنما: برای انجام تنظیمات اینورتر، مطالعه دفترچه راهنما ضروری می باشد.
بازگشت به تنظیمات کارخانه: چنانچه پارامتری را بطور نادرست تنظیم کرده باشید، می توانید از پارامتر P00.03 بازگشت به تنظیمات کارخانه استفاده کنید. تنظیمات نادرست می‌ تواند باعث افزایش مصرف انرژی یا آسیب به موتور شود.

جمع بندی نهایی درباره اهمیت تنظیم پارامترهای اینورتر ورتکس

تنظیم صحیح پارامترهای اینورترهای ورتکس، گامی حیاتی برای افزایش عمر مفید موتور و بهبود عملکرد سیستم است. با دقت در مراحل تنظیم و رعایت نکات ایمنی، می‌توان از مزایای این دستگاه به نحو مطلوب استفاده کرد. به یاد داشته باشید که آشنایی کامل با دستگاه و توجه به تنظیم پارامترها، کلید موفقیت در استفاده بهینه از اینورترها است.
