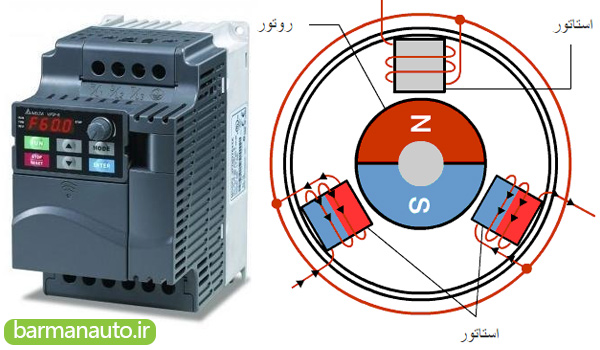

تفاوت کنترل دور ماشین های BLDC با اینورتر ها

کنترل دور ماشین‌ های BLDC با اینورترها

در صنعت الکترونیک و برق صنعتی، کنترل دور موتورهای الکتریکی نقش مهمی در بهینه‌ سازی عملکرد تجهیزات مختلف دارد. دو روش رایج برای کنترل سرعت و گشتاور موتورهای الکتریکی، استفاده از درایورهای مخصوص موتورهای BLDC (Brushless DC) و اینورترهای فرکانس متغیر از جمله اینورتر دلتا سری VFD برای موتورهای AC است. در این مقاله، به تفاوت‌ های کلیدی این دو روش پرداخته و کاربردهای هر یک را بررسی خواهیم کرد.

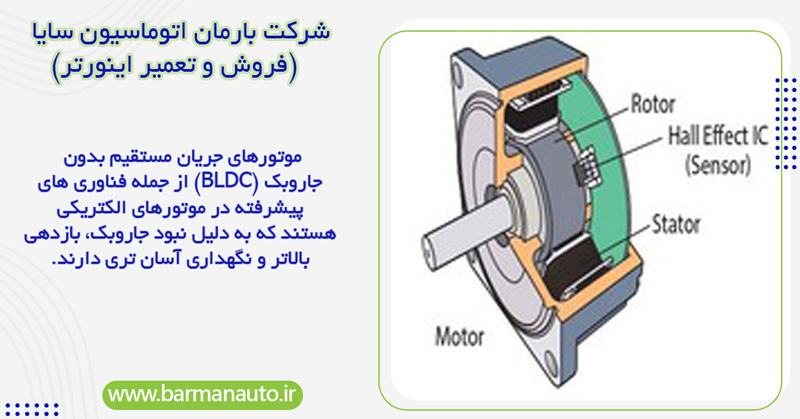

انواع بخش های موتورهای BLDC

موتورهای جریان مستقیم بدون جاروبک (BLDC) از جمله فناوری‌ های پیشرفته در موتورهای الکتریکی هستند که به دلیل نبود جاروبک، بازدهی بالاتر و نگهداری آسان‌ تری دارند.

ساختار این موتورها شامل چند بخش اصلی هستند:

روتور (Rotor)

شامل آهنربای دائم که تحت تاثیر میدان مغناطیسی ایجاد شده در استاتور حرکت می‌ کند.

استاتور (Stator)

شامل سیم‌ پیچ‌ هایی است که میدان مغناطیسی متغیر ایجاد می‌ کنند.

سنسورهای اثر هال (Hall Sensors)

برای تشخیص موقعیت روتور و هماهنگی درایور با سیم‌ پیچ‌ ها.

درایور الکترونیکی

وظیفه کنترل جریان و تغییر فاز میدان مغناطیسی را بر عهده دارد.

بررسی ویژگی‌های موتور BLDC

1. عدم استفاده از جاروبک و کموتاتور: برخلاف موتورهای DC معمولی که از جاروبک و کموتاتور برای تغییر جهت جریان در سیم‌ پیچ استفاده می‌ کنند، در موتور BLDC این کار توسط درایور الکترونیکی انجام می‌ شود.
2. راندمان بالاتر: به دلیل حذف اصطکاک ناشی از جاروبک‌ ها، موتورهای BLDC مصرف انرژی کمتری دارند و اتلاف انرژی به‌ صورت گرما کاهش می‌ یابد.
3. سرعت و کنترل بهتر: این موتورها به کمک درایور الکترونیکی کنترل می‌ شوند که می‌ تواند دقت بالایی در کنترل سرعت و گشتاور فراهم کند.
4. عمر طولانی و نگهداری کمتر: به دلیل نبود جاروبک، سایش مکانیکی کمتر است و موتور عمر طولانی‌تری دارد.
5. کارکرد بی‌ صدا: BLDC‌ ها نسبت به موتورهای DC جاروبک‌ دار صدای کمتری تولید می‌ کنند، به‌ خصوص در سرعت‌ های بالا.

انواع روش های کنترل دور موتورهای BLDC

برای کنترل موتورهای BLDC از درایور الکترونیکی استفاده می‌ شود که جایگزین سیستم مکانیکی کموتاتور شده است. این درایور بر اساس روش‌ های سنسوردار و سنسورلس عمل می‌ کند:

• کنترل سنسوردار: با استفاده از سنسورهای اثر هال (Hall Sensors)، موقعیت دقیق روتور مشخص شده و فازهای سیم‌ پیچ‌ ها به‌درستی تحریک می‌ شوند.
• کنترل سنسورلس: با اندازه‌ گیری ولتاژ برگشتی از سیم‌ پیچ‌های موتور، موقعیت روتور تخمین زده شده و فرآیند سوئیچینگ انجام می‌ شود.

کنترل سرعت موتورهای BLDC از طریق تغییر ولتاژ DC و تغییر فرکانس سوئیچینگ فازها انجام می‌ شود. این درایورها معمولاً از روش‌ های PWM (مدولاسیون عرض پالس) و اینورتر ولتاژ با مدولاسیون عرض پالس برای کنترل سرعت، استفاده می‌ کنند. برای آشنایی بیشتر با روش های مدولاسیون عرض پالس می توانید مقاله زیر را مطالعه کنید.

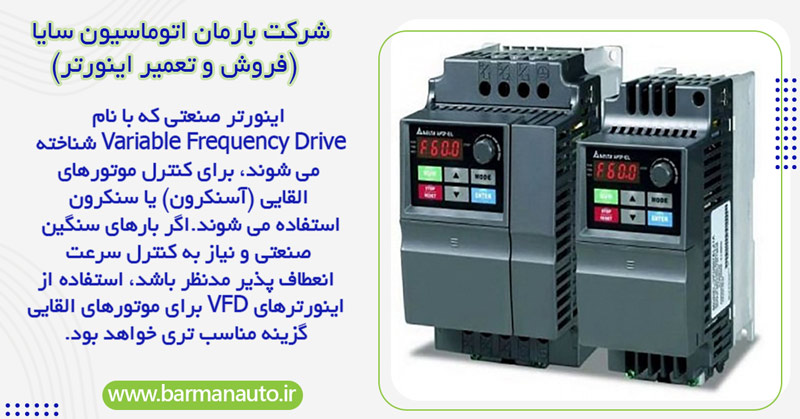

اینورترها و روش کنترل موتورهای AC

اینورتر صنعتی که با نام VFD (Variable Frequency Drive) شناخته می‌ شوند، برای کنترل موتورهای القایی (آسنکرون) یا سنکرون استفاده می‌ شوند. عملکرد اینورترها شامل مراحل زیر است:

1. تبدیل برق AC به DC از طریق یکسوکننده (Diode bridge )
2. صاف کردن ولتاژ DC با کمک خازن‌ های لینک DCباس
3. تبدیل دوباره DC به AC توسط IGBT ها با تغییر فرکانس  برای کنترل سرعت موتور

اگر قصد کنترل دور ماشین های BLDC با اینورتر را دارید، به شما عزیزان توصیه می کنیم بهترین برندهای اینورتر که در بازار موجود است را انتخاب و خریداری کنید. در میان انواع گزینه ها اینورترهای برند دلتا یکی از بهترین انتخاب ها برای کنترل دور موتور می باشد. مراکز نمایندگی اینورتر دلتا انواع مدل های این دستگاه را در سری های مختلف در اختیار شما قرار می دهند.

روش‌ های کنترل دور اینورترها

اینورترها از چند روش مختلف برای کنترل دور موتورهای AC استفاده می‌ کنند:

• کنترل ولتاژ/فرکانس (V/F Control): فرکانس و ولتاژ خروجی به‌ صورت متناسب تغییر می‌ کند تا گشتاور و سرعت موتور تنظیم شود.
• کنترل برداری (Vector Control): با کنترل دقیق مولفه‌ های میدان مغناطیسی، موتور با دقت بیشتری تنظیم می‌ شود.
• کنترل گشتاور (Torque Control): این روش پاسخگویی سریع‌ تری نسبت به تغییرات بار دارد و برای کاربردهای کنترل دقیق‌تر گشتاور استفاده می‌ شود. برای آشنایی بیشتر با مفهوم گشتاور می توانید مقاله زیر را مطالعه کنید.

مقایسه کنترل دور موتورهای BLDC و اینورترها

برای درک بهتر تفاوت‌ های بین کنترل دور موتورهای BLDC و انواع اینورترهای VFD از جمله اینورتر دلتا VFD B، اینورتر VFD C2000، VFD-EL و غیره جدول زیر مقایسه‌ ای از جنبه‌های مختلف ارائه می‌دهد:

مزایا و معایب هر روش

• مزایای کنترل دور موتور BLDC

✅ راندمان بالا و کاهش مصرف انرژی

✅ دقت بالا در کنترل سرعت و موقعیت

✅ نویز کمتر و عملکرد بی‌ صدا

✅ عمر طولانی و نگهداری کمتر

• معایب کنترل موتور BLDC

❌ نیاز به درایور الکترونیکی پیچیده

❌ هزینه اولیه بالاتر نسبت به موتورهای القایی

❌ طراحی پیچید ه‌تر

• مزایای استفاده از اینورتر برای موتورهای AC

✅ مناسب برای بارهای سنگین و صنعتی

✅ امکان کنترل سرعت در موتورهای القایی ارزان‌ تر

✅ قابلیت تنظیم پارامترهای متنوع برای کاربردهای مختلف

✅ پشتیبانی از بارهای متغیر بدون افت توان

• معایب استفاده از اینورتر

❌ راندمان کمتر نسبت به BLDC در برخی کاربردها

❌ نویز و تداخل الکترومغناطیسی بیشتر

❌ گشتاور کمتر در سرعت‌ های پایین (در روش V/F)

BLDC در کاربردهای حساس به راندمان بالا: این موتورها در خودروهای برقی، پهپادها، رباتیک و دستگاه‌ های پزشکی به دلیل کنترل دقیق و سیستم‌ های تهویه (فن و کمپرسور کولر گازی) و لوازم خانگی از قبیل کولر آبی ،لباسشویی، یخچال فریزر (فن) و کلیه مصرف کم انرژی محبوب هستند.

اینورتر در کاربردهای صنعتی سنگین: اینورترها بیشتر در صنایعی مانند پمپ‌ ها، نوار نقاله‌ ها، آسانسور،کمپرسورها و فن‌ های صنعتی، اکسترودر، جرثقیل، رول جمع کن، تاورکرین و غیره استفاده می‌ شوند.

جمع بندی نهایی درباره کنترل دور ماشین های BLDC با اینورتر

موتورهای BLDC و اینورترها هرکدام دارای کاربردهای خاصی هستند که بسته به نیاز سیستم باید انتخاب شوند. اگر دقت بالا، مصرف کم انرژی و نیاز به کنترل سرعت دقیق مورد نظر باشد، موتورهای BLDC  با درایور مخصوص انتخاب بهتری خواهند بود. اما اگر بارهای سنگین صنعتی و نیاز به کنترل سرعت انعطاف‌ پذیر مدنظر باشد، استفاده از اینورترهای VFD برای موتورهای القایی گزینه مناسب‌ تری خواهد بود. بسته به نیاز پروژه، انتخاب بین این دو روش اهمیت زیادی دارد و تاثیر زیادی بر بهره‌ وری و عملکرد سیستم خواهد داشت.
