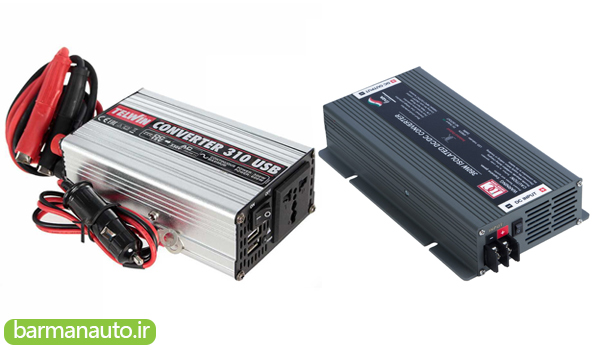

مشخصات کانورتر (بررسی مبدل‌ های AC به AC و DC به DC)

مشخصات کانورتر (بررسی مبدل‌های AC به AC و DC به DC)

در دنیای مدرن امروز، انرژی الکتریکی نقشی کلیدی در زندگی بشر ایفا می‌ کند. از تغذیه بردهای الکترونیکی کوچک گرفته تا سیستم‌ های قدرت صنعتی، همه و همه به نحوی وابسته به تبدیل ولتاژ و جریان هستند. این تبدیل انرژی، نیازمند تجهیزات خاصی است که به آن‌ ها کانورتر (Converter) یا مبدل گفته می‌ شود. کانورترها انواع مختلفی دارند که هر کدام وظیفه‌ ی خاصی در سیستم‌ های قدرت و الکترونیک دارند. در این مقاله، به طور خاص به بررسی مشخصات کانورتر و دو نوع پرکاربرد کانورتر یعنی مبدل‌ های AC به AC و مبدل‌ های DC به DC می‌ پردازیم.

تعریف کلی کانورتر

کانورتر دستگاهی است که یک نوع سیگنال الکتریکی (AC یا DC) را به نوع دیگری از همان سیگنال با ولتاژ یا فرکانس متفاوت تبدیل می‌ کند. به طور کلی، کانورترها در دو دسته‌ ی اصلی قرار می‌ گیرند:

• مبدل‌ های AC به AC: تغییر ولتاژ و یا فرکانس سیگنال AC

این نوع کانورترها برای تغییر ولتاژ یا فرکانس سیگنال‌ های جریان متناوب (AC) طراحی شده‌ اند. در این نوع مبدل‌ ها، ولتاژ یا فرکانس سیگنال AC به سطح مورد نیاز تغییر می‌ کند. از این نوع کانورترها در سیستم‌ های برق شهری، موتورهای الکتریکی، و در تجهیزات صنعتی برای تغییر ولتاژ به منظور تامین نیازهای مختلف استفاده می‌ شود. مبدل‌ های AC به AC می‌ توانند به گونه‌ ای طراحی شوند که ولتاژ را افزایش یا کاهش دهند و یا حتی فرکانس آن را تغییر دهند تا به نوعی مناسب برای کاربرد خاص برسند.

• مبدل‌ های DC به DC: تغییر سطح ولتاژ سیگنال DC

این کانورترها برای تغییر سطح ولتاژ سیگنال‌ های جریان مستقیم (DC) استفاده می‌ شوند. این مبدل‌ ها معمولاً در سیستم‌ های الکترونیکی، شارژرهای باتری و در تجهیزات خورشیدی به کار می‌ روند. مبدل‌ های DC به DC می‌ توانند به صورت افزاینده یا کاهنده عمل کنند و بسته به نیاز، ولتاژ ورودی DC را به سطح دلخواه تغییر دهند.

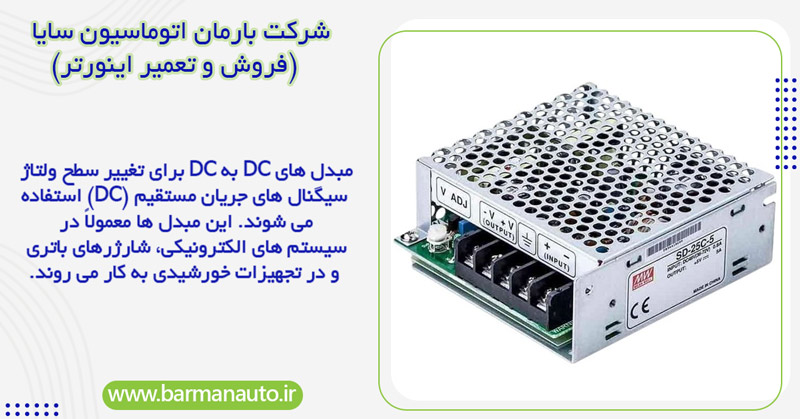

مشخصات مبدل‌ های DC به DC  یا DC-DC Converters

مبدل‌ های DC به DC تجهیزاتی هستند که ولتاژ مستقیم را از یک سطح به سطح دیگر تبدیل می‌ کنند، بدون این که آن را به AC تبدیل کنند. این نوع مبدل‌ ها توسط مراکزی که به صورت تخصصی در زمینه فروش اینورتر صنعتی و تجهیزات اتوماسیون صنعتی فعالیت دارند، عرضه می شوند و قابل استفاده در سیستم‌ هایی که با باتری یا منبع تغذیه DC کار می‌ کنند، می باشند.

انواع رایج DC-DC

۱. Buck Converter (کاهش‌ دهنده‌ ی ولتاژ)

این مبدل، ولتاژ ورودی DC را به ولتاژ DC پایین‌ تری تبدیل می‌ کند. مثلاً از 12 ولت به 5 ولت. این نوع مبدل‌ ها در شارژرهای موبایل، رگولاتورها و بردهای میکروکنترلری کاربرد دارند.

۲. Boost Converter (افزایش‌ دهنده‌ ی ولتاژ)

در این مبدل، ولتاژ خروجی بالاتر از ولتاژ ورودی است. به عنوان مثال از 5 ولت به 12 ولت. در سیستم‌ های خورشیدی برای مثال برای آبیاری خورشیدی و یا منابع تغذیه تقویت‌ شونده از این مدل استفاده می‌ شود.

۳. Buck-Boost Converter (ترکیبی)

این مبدل می‌ تواند ولتاژ را هم افزایش و هم کاهش دهد. کاربرد آن زمانی است که ولتاژ ورودی متغیر است و باید خروجی ثابت باشد.

مزایا و معایب DC-DC

کاربردهای مبدل‌ های DC به DC

• سیستم‌ های خورشیدی و باتری
• تجهیزات قابل حمل (موبایل، تبلت)
• خودروهای برقی
• رگولاتورهای ولتاژ سوئیچینگ

مشخصات مبدل‌ های AC به AC  یا (AC-AC Converters)

مبدل‌ های AC به AC تجهیزاتی هستند که ولتاژ متناوب را به ولتاژ متناوبی دیگر با دامنه و یا فرکانس متفاوت تبدیل می‌ کنند. این مبدل‌ ها برای کنترل دور موتور، تغییر فرکانس، یا تثبیت ولتاژ به کار می‌ روند.

انواع مبدل‌های AC به AC

۱. Voltage Controller (کنترل‌کننده‌ی ولتاژ)

با استفاده از تریستور یا ترایاک، ولتاژ AC را بدون تغییر فرکانس، کاهش می‌ دهد. از آن برای کنترل روشنایی یا کنترل توان در هیترها استفاده می‌ شود.

۲. Cycloconverter (سایکلوکانوِرتر)

این مبدل، ولتاژ AC با فرکانس بالا را مستقیماً به ولتاژ AC با فرکانس پایین‌ تر تبدیل می‌ کند. در کاربردهایی مانند کنترل موتورهای با فرکانس پایین استفاده می‌ شود (مثلاً در قطارها یا درایوهای سنگین).

۳. Matrix Converter (ماتریس کانورتر)

مدرن‌ ترین نوع مبدل AC به AC است که بدون تبدیل به DC میانی، مستقیماً AC را به AC با فرکانس و دامنه دلخواه تبدیل می‌ کند. این مبدل‌ ها عملکرد بسیار بهینه‌ ای دارند ولی طراحی و کنترل پیچیده‌ ای دارند.

مزایا و معایب AC-AC

کاربردهای مبدل AC به AC

• اینورترهای فرکانس متغیر (VFD) برای کنترل دور موتور
• منابع تغذیه متغیر فرکانس
• سیستم‌ های UPS پیشرفته
• سیستم‌ های حمل‌ونقل ریلی

مقایسه کلی بین DC-DC و AC-AC

جمع بندی نهایی درباره اهمیت استفاده از کانورتر برای کنترل انرژی الکتریکی

کانورترها یا مبدل‌ های الکتریکی، نقش کلیدی در انتقال، تبدیل و کنترل انرژی الکتریکی ایفا می‌ کنند. دو نوع رایج این مبدل‌ ها یعنی DC به DC و AC به AC، هر یک کاربردهای خاص خود را دارند و در بسیاری از تجهیزات روزمره تا سیستم‌ های صنعتی سنگین استفاده می‌ شوند. با توجه به پیشرفت روزافزون فناوری، طراحی مبدل‌ ها نیز هوشمندتر و کاراتر شده‌ اند و می‌ توان انتظار داشت در آینده نقش آن‌ ها پررنگ‌ تر نیز شود. امیدواریم با مطالعه این مقاله توانسته باشید اطلاعات خود را در زمینه مشخصات کانورتر افزایش دهید.
