مشخصات الکتروموتور سه فاز القایی و بررسی نحوه کنترل آن

الکتروموتور سه فاز القایی

الکتروموتور سه فاز القایی نوعی موتور الکتریکی است که از القا الکترومغناطیسی برای ایجاد گشتاور برای چرخش محور موتور استفاده می کند. این موتورها به دلیل ساختار ساده، قابلیت اطمینان بالا، هزینه کم و نیاز به تعمیر و نگهداری کم، رایج ترین نوع موتور الکتریکی در صنعت هستند. در این محتوای قصد داریم درباره مشخصات موتور القایی سه فاز، مزایا و معایب استفاده از آن ها و نحوه کنترل الکتروموتور به صورت مفصل توضیح دهیم، لطفا تا انتهای مقاله ما را همراهی کنید.

تعریف موتور القایی سه فاز

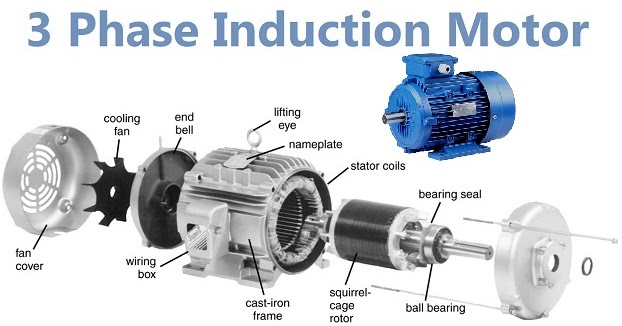

الکتروموتور سه فاز القایی از دو قسمت اصلی تشکیل شده است:

• استاتور: قسمت ثابت موتور است که از بدنه، هسته و سیم پیچ ها تشکیل شده است. هسته استاتور از ورقه های نازک فولادی ساخته شده است که برای کاهش تلفات گردابی به هم لمینت شده اند. سیم پیچ ها در شیارهای هسته استاتور قرار می گیرند و با عبور جریان الکتریسیته از آن ها، میدان مغناطیسی دوار ایجاد می شود.
• روتور: قسمت گردان موتور است که از هسته و قفس سنجابی تشکیل شده است. هسته روتور نیز از ورقه های نازک فولادی ساخته شده است. قفس سنجابی مجموعه ای از میله های هادی مسی یا آلومینیومی است که به صورت طولی در شیارهای هسته روتور قرار گرفته اند و انتهای آنها به هم متصل شده اند.

نحوه عملکرد الکتروموتور سه فاز القایی

هنگامی که موتور به برق سه فاز وصل می شود، جریان الکتریکی از سیم پیچ های استاتور عبور می کند و میدان مغناطیسی دوار ایجاد می کند. این میدان مغناطیسی دوار در قفس سنجابی روتور ولتاژ القا می کند. طبق قانون فارادی، جهت ولتاژ القایی به گونه ای است که جریانی در جهت مخالف جریان استاتور در قفس سنجابی ایجاد کند. برهمکنش میدان مغناطیسی دوار استاتور و جریان القایی در قفس سنجابی روتور، گشتاوری ایجاد می کند که باعث چرخش روتور می شود. سرعت چرخش روتور (سرعت سنکرون) با فرکانس منبع تغذیه و تعداد قطب های استاتور و روتور رابطه مستقیم دارد.

راه های کنترل سرعت الکتروموتور القایی سه فاز

سرعت الکتروموتور القایی سه فاز را می توان به روش های مختلفی کنترل کرد. متداول ترین روش ها عبارتند از:

• کنترل تغییر فرکانس: در این روش، فرکانس منبع تغذیه موتور را با استفاده از اینورتر تغییر می دهند. با تغییر فرکانس، سرعت سنکرون موتور نیز تغییر کرده و در نتیجه سرعت روتور نیز تغییر می کند. این روش دقیق ترین روش کنترل سرعت است، اما پیچیده تر و گران تر از سایر روش ها است.
• کنترل تغییر ولتاژ: در این روش، ولتاژ منبع تغذیه موتور را با استفاده از ترانسفورماتور یا دیمر تغییر می دهند. با تغییر ولتاژ، گشتاور موتور نیز تغییر کرده و در نتیجه سرعت روتور نیز تغییر می کند. این روش ساده تر و ارزان تر از کنترل تغییر فرکانس است، اما دقت آن به اندازه کنترل تغییر فرکانس بالا نیست.
• کنترل گشتاور: در این روش، گشتاور موتور را با استفاده از روش هایی مانند کنترل گشتاور جریانی یا کنترل گشتاور فیدبک کنترل می کنند. با کنترل گشتاور، سرعت روتور نیز به طور غیر مستقیم کنترل می شود. این روش برای کاربردهایی که نیاز به کنترل دقیق سرعت نیست، مناسب است.

انتخاب روش مناسب برای کنترل سرعت الکتروموتور القایی سه فاز به عوامل مختلفی مانند دقت مورد نیاز، محدوده سرعت مورد نظر، هزینه و پیچیدگی سیستم بستگی دارد.

جمع بندی نهایی درباره انتخاب صحیح الکتروموتور سه فاز القایی

در مجموع، الکتروموتورهای القایی سه فاز مزایای زیادی از جمله ساختار ساده، قابلیت اطمینان بالا، هزینه کم، نیاز به تعمیر و نگهداری کم، راندمان بالا و تنوع در گشتاور و سرعت را ارائه می دهند. با این حال، آن ها معایبی مانند عدم توانایی در راه اندازی خود به خود، ایجاد جریان راه اندازی بالا، حساسیت به تغییرات ولتاژ، وزن و ابعاد بالا، نویز و هزینه های راه اندازی بالا نیز دارند.

انتخاب نوع موتور مناسب برای یک کاربرد خاص به عوامل مختلفی از جمله نیازهای گشتاور و سرعت، محدودیت های فضا و بودجه بستگی دارد. در بسیاری از موارد، الکتروموتورهای القایی سه فاز به دلیل مزایای متعددشان، انتخابی ایده آل هستند.
