اتصال سنسور فشار به اینورتر یکی از کاربردهای رایج در صنایع مختلف است که برای کنترل دقیق فشار در سیستم‌هایی مانند پمپ‌ها، کمپرسورها و سیستم‌های انتقال مایعات و گازها انجام می‌شود. در این مقاله، به صورت جامع و گام‌به‌گام نحوه اتصال سنسور فشار به اینورتر را بررسی خواهیم کرد. این مراحل شامل انتخاب تجهیزات مناسب، اتصالات الکتریکی، پیکربندی دستگاه اینورتر صنعتی و کالیبراسیون سیستم است.

راهنمای قدم به قدم نصب سنسور فشار به اینورتر

1-انتخاب سنسور فشار مناسب

اولین گام برای اتصال سنسور فشار به اینورتر، انتخاب سنسور فشار مناسب است. برای این منظور، باید به موارد زیر توجه کنید:

نوع خروجی سنسور فشار

سنسورهای فشار معمولاً دارای خروجی‌های زیر هستند:

ولتاژی (0-10V) یا  (0.5-4.5V): این نوع خروجی برای بسیاری از اینورترها مناسب است و سیگنال‌های ولتاژی را ارائه می‌دهد.

جریانی (4-20mA): این نوع خروجی مقاومت بالایی در برابر نویز دارد و برای مسافت‌های طولانی مناسب‌تر است.

محدوده فشار (Pressure Range)

محدوده فشاری که سنسور می‌تواند اندازه‌گیری کند باید با نیازهای سیستم شما مطابقت داشته باشد. به عنوان مثال، اگر کمپرسور شما در محدوده 0 تا 10 بار کار می‌کند، سنسوری با محدوده 0 تا 10 بار انتخاب کنید.

تغذیه سنسور

بیشتر سنسورهای فشار به یک منبع تغذیه DC نیاز دارند که معمولاً ولتاژ کاری آنها 8 تا 32 ولت است. اطمینان حاصل کنید که منبع تغذیه با ولتاژ مناسب در دسترس باشد بطورمثال منبع تغذیه 24 ولت مناسب می باشد.

2-بررسی ورودی‌های آنالوگ اینورتر

انواع اینورتر تکفاز و سه‌فاز دارای ورودی‌های آنالوگ برای دریافت سیگنال از سنسورها هستند. در این مرحله باید دفترچه راهنمای اینورتر خود را مطالعه کرده و موارد زیر را مشخص کنید:

نوع ورودی آنالوگ

ورودی‌های آنالوگ اینورتر ممکن است برای سیگنال‌های ولتاژی (0-10V) یا جریانی (4-20mA) طراحی شده باشند. در اینورتر های Vortex ، ورودی‌های آنالوگ قابلیت دریافت سیگنال های ولتاژی و جریانی را دارند و با علامت‌های AI1 یا AI2 مشخص شده‌اند.

ترمینال‌های مرتبط با آنالوگ ورودی

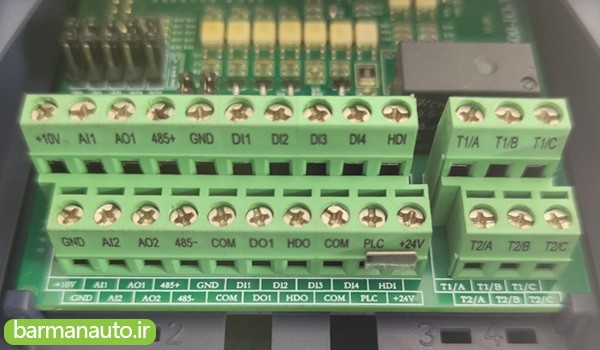

شناسایی ترمینال‌های مرتبط با ورودی آنالوگ مانند  AI1 ، GND و 10V و برای تغذیه سنسور 24V و COM  ضروری است.

3-سیم بندی سنسور فشار به اینورتر

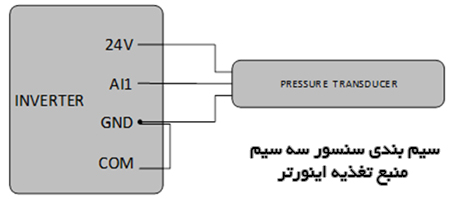

نحوه سیم‌بندی برای سنسورهایی که دارای سه سیم هستند:

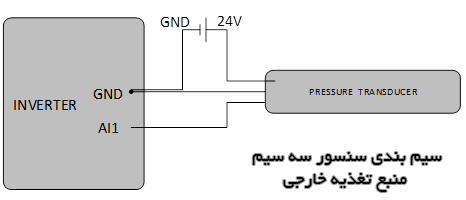

سیم مثبت (+) سنسور را به ترمینال تغذیه 24 ولت DC اینورتر یا یک منبع تغذیه خارجی وصل کنید.

سیم منفی (-) سنسور را به ترمینال GND متصل کنید.

و برای اتصال سیگنال خروجی سنسور به اینورتر، خروجی سنسور را به ورودی آنالوگ اینورتر بطورمثال (AI1) متصل کنید.

ترمینال COM اینورتررا به ترمینال GND اینورتر متصل کنید تا مدار کامل شود.

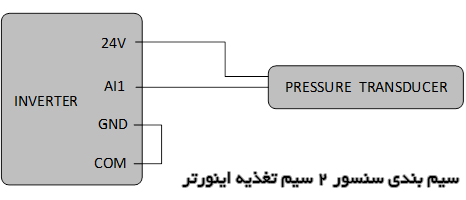

نحوه سیم بندی برای سنسورهایی که دارای دو سیم هستند:

سیم مثبت (+) سنسور را به ترمینال تغذیه 24 ولت DC اینورتر یا یک منبع تغذیه خارجی وصل کنید.

و برای اتصال سیگنال خروجی سنسور به اینورتر، خروجی سنسور را به ورودی آنالوگ اینورتر بطورمثال (AI1) متصل کنید.

ترمینال COM اینورتر یا درصورتی که منبع خارجی دارید، ترمینال GND منبع تغذیه را به ترمینال GND اینورتر متصل کنید.

نکته: در صورتی که  خروجی سنسور فشار جریانی است، لازم است که جامپر مربوط  به آن آنالوگ ورودی را از حالت ولتاژی برداشته و بر روی حالت جریانی قرار دهید.

برای کاهش نویز الکتریکی، از کابل‌های شیلددار استفاده کنید و یک طرف شیلد را به زمین (Earth) متصل کنید.

4-تنظیم پارامترهای اینورتر

پس از اتصال سنسور فشار به اینورتر، باید پارامترهای اینورتر را تنظیم کنید تا بتواند سیگنال‌های سنسور را به درستی پردازش کند. مراحل به شرح زیر است :

-تنظیم منبع فیدبک آنالوگ:

وارد منوی تنظیمات اینورتر شوید و پارامتر منبع فرکانسی را پیدا کرده و بر روی آنالوگ ورودی مورد نظر تنظیم کنید .(برای اینورتر ورتکس پارامتر P01.00 می‌باشد)

-تعریف محدوده خروجی سنسورفشار:

محدوده خروجی ولتاژ یا جریان سنسور فشار (مثلاً 0.5 تا V4.5) را در پارامترهای اینورتر وارد کنید.

مقادیر حداقل و حداکثر، ولتاژ یا جریان را برای تطبیق با خروجی سنسور تنظیم کنید.

(برای آنالوگ ورودی 1  (AI1)، باید پارامترهای P04.23 برای حد پایین ولتاژ یا جریان و P04.25 حد بالا ولتاژ یا جریان وبرای آنالوگ ورودی 2 (AI2) باید پارامترهای P04.27 حدپایین ولتاژیا جریان و P04.29 حد بالا ولتاژ یا جریان را تنظیم کنید)

-تنظیم عملکرد کنترل:

تنظیمات حد پایین درصد و حد بالا درصد آنالوگ ورودی اینورتر را به کمک روش سعی و خطا به نحوی تنظیم کنید که سرعت موتور را بر اساس مقدار فشار مطلوب تنظیم کند. (برای ورودی آنالوگ AI1 پارامتر های P04.24 برای حد پایین درصد و P04.26 برای حد بالا درصد و برای ورودی آنالوگ AI2 پارامتر های P04.28 برای حد پایین درصد و P04.30 برای حد بالا درصد می باشد)

اینورترهای ورتکس دارای مد کنترلی PID  است برای کنترل دقیق‌تر از مد کنترلی  PID استفاده کنید.

5-آزمایش و کالیبراسیون

بررسی عملکرد سیستم

سیستم را روشن کنید و مقدار فشار و مقدار خروجی سنسور فشار را در پارامتر نمایشی مقدار آنالوگ ورودی اینورتر بررسی کنید. (برای اینورتر ورتکس پارامترr04.09 می‌باشد)

اطمینان حاصل کنید که مقدار نمایش داده شده با مقدار واقعی فشار مطابقت دارد.

کالیبراسیون سنسور و اینورتر

اگر مقدار فشار نمایش داده شده نادرست است، پارامترهای کالیبراسیون را تنظیم کنید.

از تجهیزات مرجع برای اندازه‌گیری دقیق فشار استفاده کنید و تنظیمات را تطبیق دهید.

تست پایداری

سیستم را در شرایط مختلف کاری آزمایش کنید تا از پایداری و دقت کنترل اطمینان حاصل کنید.

6-نکات ایمنی و توصیه‌ها

قطع برق: قبل از انجام هرگونه اتصال یا تغییر در سیم‌کشی، برق سیستم را قطع کنید.

مطالعه دفترچه راهنما: همیشه به دفترچه راهنمای اینورتر و سنسور فشار مراجعه کنید.

استفاده از تجهیزات استاندارد: از کابل‌ها، کانکتورها و تجهیزات استاندارد و با کیفیت استفاده کنید.

حفاظت در برابر نویز: از فیلترهای مناسب برای کاهش نویز در ورودی‌های آنالوگ استفاده کنید.

نظارت دوره‌ای: سیستم را به صورت دوره‌ای بررسی کنید تا از عملکرد صحیح آن اطمینان حاصل شود.

جمع بندی نهایی

اتصال سنسور فشار به اینورتر یک فرآیند چند مرحله‌ای است که نیاز به دقت و آگاهی از تجهیزات دارد. با انتخاب سنسور مناسب، انجام اتصالات صحیح، پیکربندی دقیق اینورتر و کالیبراسیون سیستم می‌توانید کنترل دقیقی بر فشار در سیستم‌های صنعتی خود داشته باشید. این امر نه تنها بهره‌وری سیستم را افزایش می‌دهد، بلکه باعث کاهش هزینه‌ها و افزایش طول عمر تجهیزات نیز می‌شود. اگر به اطلاعات بیشتری نیاز دارید، دفترچه‌ راهنمای تجهیزات خود را بررسی کرده یا با متخصصان مشورت کنید.
