با گسترش استفاده از منابع انرژی تجدیدپذیر و نیاز به مدیریت هوشمند انرژی در سیستم‌ های الکتریکی، تجهیزات قدرتی نوینی وارد عرصه صنعت شده‌ اند. یکی از این تجهیزات حیاتی، انواع اینورتر صنعتی از جمله اینورترهای دو طرفه (Bidirectional Inverters) هستند که توانایی تبادل انرژی در دو جهت را دارند. این نوع اینورترها نقشی کلیدی در سیستم‌ های ذخیره‌ سازی انرژی، خودروهای برقی، سیستم‌ های خورشیدی و UPS های پیشرفته ایفا می‌ کنند. در این مقاله به بررسی کاربرد اینورتر دو طرفه و نیز نحوه کنترل آن‌ ها خواهیم پرداخت.

تعریف اینورتر دو طرفه

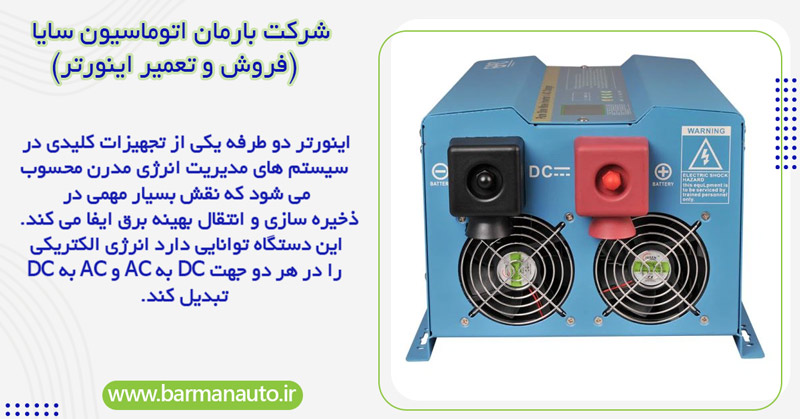

اینورتر دو طرفه یکی از تجهیزات کلیدی در سیستم‌ های مدیریت انرژی مدرن محسوب می‌ شود که نقش بسیار مهمی در ذخیره‌ سازی و انتقال بهینه برق ایفا می‌ کند. این دستگاه توانایی دارد انرژی الکتریکی را در هر دو جهت DC به AC و AC به DC تبدیل کند، به همین دلیل از آن در کاربردهایی استفاده می‌ شود که نیاز به تبادل برق بین منابع مختلف مانند باتری، شبکه برق و بار مصرفی دارند. عملکرد اینورتر دو طرفه به گونه‌ ای است که در زمان‌ هایی که انرژی برق از طریق شبکه در دسترس است، آن را به باتری منتقل می‌ کند (تبدیل AC به DC) و زمانی که نیاز به برق از طرف باتری وجود دارد، آن را به برق متناوب تبدیل کرده و به مصرف‌ کننده ارسال می‌ کند (تبدیل DC به AC). یکی از مهم‌ ترین مشخصات اینورترهای دو طرفه، قابلیت سوئیچینگ سریع بین حالت‌ های شارژ و دشارژ است که آن را برای سیستم‌ های برق اضطراری، نیروگاه‌ های خورشیدی و سیستم‌ های خودرویی الکتریکی ایده‌ آل می‌ سازد.

اینورترهای دو طرفه معمولاً دارای راندمان بالا در هر دو مسیر جریان برق هستند و به لطف طراحی مدرن خود، می‌ توانند با حداقل تلفات انرژی کار کنند. ویژگی مهم دیگر این دستگاه‌ ها، قابلیت کنترل پیشرفته و تطبیق با نیازهای سیستم است. بیشتر مدل‌ های امروزی دارای کنترلر هوشمند هستند که بر اساس وضعیت شبکه و شارژ باتری تصمیم‌ گیری کرده و فرآیند تبدیل انرژی را بهینه‌ سازی می‌ کند. این اینورترها معمولاً با سیستم‌ های باتری لیتیوم یون، سرب-اسید و دیگر فناوری‌ های ذخیره انرژی سازگارند. از دیگر مشخصات اینورتر دو طرفه می‌ توان به توان خروجی متغیر، طراحی ماژولار، مقاومت بالا در برابر شرایط محیطی و امکان مانیتورینگ آنلاین اشاره کرد.

همچنین اغلب دارای قابلیت تنظیم توان راکتیو، هماهنگی با شبکه هوشمند (Smart Grid)، و کاهش هارمونیک‌ ها هستند که نقش بسیار مهمی در افزایش کیفیت توان ایفا می‌ کند. اینورتر دو طرفه می‌ تواند در زمان‌ هایی که تولید انرژی خورشیدی بیشتر از مصرف است، برق را به باتری منتقل کند و در زمان‌ هایی که تولید کمتر از مصرف است، برق ذخیره‌ شده را به شبکه یا بار تزریق کند. همچنین در برخی مدل‌ ها قابلیت جبران‌ سازی توان مصرفی و پشتیبانی از عملکرد جزیره‌ ای (در زمان قطع شبکه) نیز وجود دارد. طراحی فنی اینورترهای دو طرفه اغلب به گونه‌ ای انجام می‌ شود که دارای سیستم حفاظت در برابر اضافه بار، اتصال کوتاه، افزایش دما و نوسانات ولتاژ باشند تا طول عمر سیستم افزایش یابد. جنس بدنه معمولاً از آلومینیوم مقاوم در برابر حرارت و رطوبت است و در برخی مدل‌ ها از سیستم خنک‌ کننده هوشمند استفاده شده است.چنانچه قصد خریداری این نوع اینورتر را دارید، بهتر است به مراکز معتبری که در زمینه فروش اینورتر در اصفهان و یا در شهر محل سکونت خود فعالیت می کنند، مراجعه کرده و سفارشات خود را ثبت کنید.

انواع موارد استفاده از اینورتر دو طرفه در صنایع مختلف

مهمترین کاربرد اینورتر دو طرفه شامل موارد:

1. سیستم‌ های خورشیدی با ذخیره‌ ساز باتری (Hybrid Solar Systems)

در سیستم‌ های خورشیدی مدرن، تنها تغذیه مستقیم بار از پنل خورشیدی کافی نیست. برای افزایش قابلیت اطمینان، انرژی مازاد تولید شده در طول روز ذخیره می‌ شود تا در مواقع عدم تابش خورشید استفاده گردد. در اینجا، اینورتر دو طرفه نقش کلیدی دارد. در طول روز، اینورتر خورشیدی انرژی پنل را به بار می‌ دهد یا باتری را شارژ می‌ کند (حالت یکسوسازی)، و در شب یا هنگام ابری بودن هوا، انرژی ذخیره‌ شده را به AC تبدیل کرده و به بار منتقل می‌ کند (حالت اینورتری).

2. UPS های هوشمند

یکی از کاربرد اینورتر دو طرفه استفاده از آن در سیستم‌ های UPS (منبع تغذیه بدون وقفه) است. در حالت عادی که برق شهر موجود است، اینورتر به صورت شارژر عمل کرده و باتری را شارژ می‌کند. اما هنگام قطعی برق، بلافاصله به حالت اینورتری سوئیچ کرده و انرژی DC باتری را به AC تبدیل کرده و به بار حیاتی می‌ رساند. این انتقال باید بدون تاخیر محسوس باشد، که نیازمند طراحی دقیق کنترل‌ گر است.

3. خودروهای الکتریکی

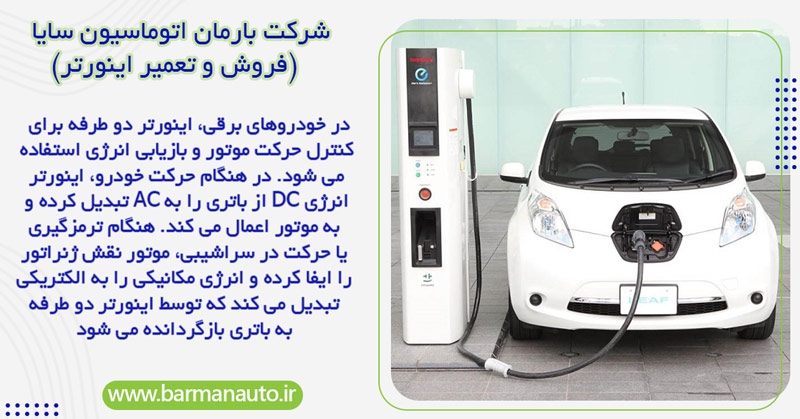

در خودروهای برقی، اینورتر دو طرفه برای کنترل حرکت موتور و بازیابی انرژی استفاده می‌ شود. در هنگام حرکت خودرو، اینورتر انرژی DC از باتری را به AC تبدیل کرده و به موتور اعمال می‌ کند. هنگام ترمزگیری یا حرکت در سراشیبی، موتور نقش ژنراتور را ایفا کرده و انرژی مکانیکی را به الکتریکی تبدیل می‌ کند که توسط اینورتر دو طرفه به باتری بازگردانده می‌ شود (regenerative braking).

4. سیستم‌ های ذخیره‌ سازی انرژی (ESS)

در نیروگاه‌ ها یا ساختمان‌ های بزرگ که از سیستم‌ های ESS (Energy Storage System) استفاده می‌ کنند، اینورتر دو طرفه واسطه‌ ای بین باتری‌ های بزرگ و شبکه برق است. در ساعات کم‌ مصرف، انرژی از شبکه گرفته شده و در باتری ذخیره می‌ شود؛ در ساعات پیک مصرف، این انرژی آزاد شده و به شبکه یا بار تزریق می‌ شود.

5. کاربردهای نظامی و صنعتی

یکی دیگر از کاربرد اینورتر دوطرف در صنعت نظامی است. در برخی سیستم‌ های نظامی یا صنعتی، نیاز به تبادل سریع و هوشمند انرژی میان منابع مختلف وجود دارد. در این موارد نیز اینورترهای دو طرفه به‌ عنوان یک راهکار قدرتمند و انعطاف‌ پذیر مورد استفاده قرار می‌ گیرند.

نحوه کنترل اینورتر دو طرفه

در قسمت بالا درباره کاربرد اینورتر دو طرفه توضیح دادیم، دراین بخش قصد داریم درباره کاربردهای آن به صورت مفصل توضیح دهیم. کنترل اینورتر دو طرفه پیچیده‌ تر از اینورترهای معمولی است، چرا که باید در هر لحظه بر اساس شرایط سیستم تصمیم بگیرد که در چه جهتی توان را تبادل کند.

1. ساختار کنترلی کلی

یک اینورتر دو طرفه دارای دو مسیر کنترلی اصلی است:

Inverter Mode: کنترل ولتاژ و فرکانس AC در خروجی (برای تامین بار یا تزریق به شبکه).

Rectifier/Charger Mode: کنترل جریان شارژ باتری و تنظیم ولتاژ خروجی DC برای شارژ ایمن باتری‌ ها.

2. الگوریتم‌ های کنترلی

الف) کنترل جریان و ولتاژ

در حالت شارژر، اینورتر به صورت یکسوساز عمل می‌ کند و جریان شارژ به باتری باید کنترل شده باشد تا از آسیب به باتری جلوگیری شود. در حالت اینورتری نیز باید خروجی ولتاژ و فرکانس مطابق استانداردهای شبکه یا نیاز بار باشد. برای این منظور معمولاً از کنترل‌کننده‌ های PI یا PID استفاده می‌ شود.

ب) کنترل MPPT (در سیستم‌ های خورشیدی)

اگر اینورتر در سیستم خورشیدی استفاده شود، الگوریتم MPPT (Maximum Power Point Tracking) برای استخراج بیشینه توان از پنل‌ های خورشیدی ضروری است. MPPT خروجی پنل را به گونه‌ ای تنظیم می‌ کند که در نقطه بیشینه توان کار کند.

پ) تشخیص جهت توان (Power Flow Detection)

یکی از مهم‌ ترین بخش‌ های کنترل، تشخیص خودکار جهت توان است. با اندازه‌ گیری توان اکتیو (P) و راکتیو (Q)، سیستم متوجه می‌ شود که باید باتری را شارژ کند یا انرژی را به بار یا شبکه منتقل کند.

ت) همزمان‌ سازی با شبکه (Grid Synchronization)

در سیستم‌ های on-grid، تزریق انرژی به شبکه نیازمند هماهنگی دقیق با ولتاژ و فرکانس شبکه است. اینورتر باید از طریق PLL (Phase Locked Loop) فاز و فرکانس شبکه را تشخیص دهد و با آن هم‌ زمان شود.

3. تجهیزات کنترلی مورد استفاده

برای پیاده‌ سازی کنترل اینورترهای دو طرفه، از تجهیزات متنوعی استفاده می‌ شود:

میکروکنترلرها مانند STM32، AVR یا DSPهای TI.

FPGA ها برای کنترل با زمان پاسخ بسیار پایین.

PLC دلتا و سایر برندهای دیگر در کاربردهای صنعتی ساده یا زمانی که ارتباط با سیستم‌ های اتوماسیون اهمیت دارد.

نمایشگر HMI جهت مانیتورینگ و تنظیمات پارامترها توسط کاربر.

چالش‌ ها و ملاحظات طراحی اینورتر دو طرفه

طراحی و کنترل اینورتر دو طرفه با چالش‌ هایی همراه است:

1. پایداری سیستم در سوئیچ بین دو حالت (inverter ↔ charger).
2. مدیریت حرارت و تلفات توان به دلیل انتقال توان بالا.
3. محافظت از باتری در برابر overcharge و overdischarge.
4. ایمنی در برابر خطاهای شبکه یا اضافه‌ بار.
5. کنترل دقیق برای جلوگیری از هارمونیک‌ ها و اعوجاج موج سینوسی خروجی.

جمع بندی نهایی درباره استفاده از اینورتر دو طرفه در سیستم های انرژی

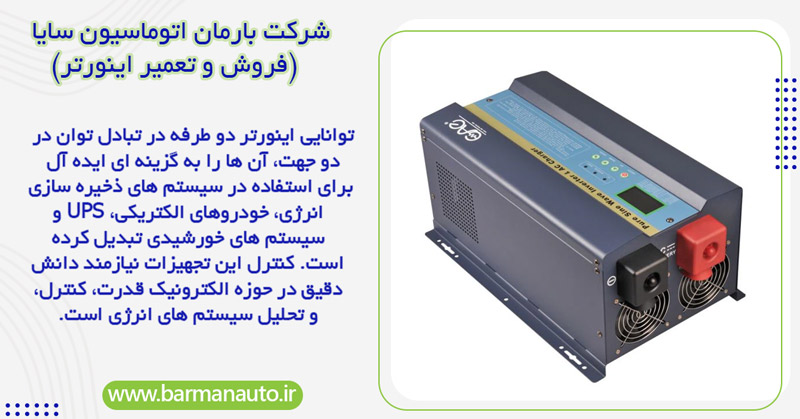

با توجه به کاربرد اینورتر دو طرفه، این نوع دستگاه ها در سال‌ های اخیر به یکی از اجزای حیاتی سیستم‌ های انرژی تبدیل شده‌ اند. توانایی آن‌ ها در تبادل توان در دو جهت، آن‌ ها را به گزینه‌ ای ایده‌ آل برای استفاده در سیستم‌ های ذخیره‌ سازی انرژی، خودروهای الکتریکی، UPS و سیستم‌ های خورشیدی تبدیل کرده است. کنترل این تجهیزات نیازمند دانش دقیق در حوزه الکترونیک قدرت، کنترل، و تحلیل سیستم‌ های انرژی است. با پیشرفت فناوری و افزایش نیاز به مدیریت هوشمند انرژی، پیش‌ بینی می‌ شود کاربرد و اهمیت اینورترهای دو طرفه بیش از پیش افزایش یابد.
